耐压 32V， 5V 输入限流和过压保护芯片模板 PW1515， 0.5A-1.5A-154号

2023-05-08 15:20:00

杨工

原创

1571

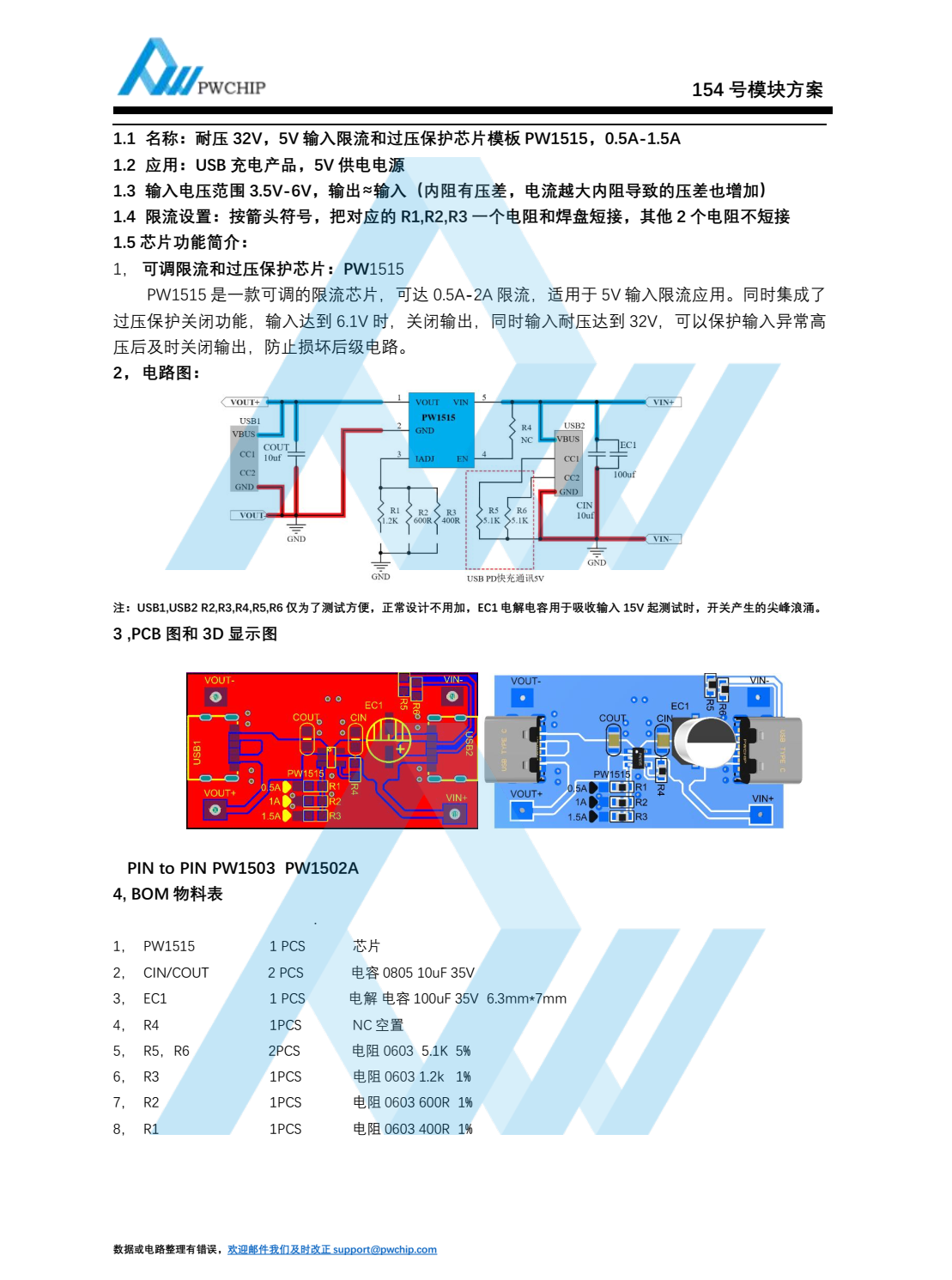

摘要：1.1 名称：耐压 32V， 5V 输入限流和过压保护芯片模板 PW1515， 0.5A-1.5A1.2 应用： USB 充电产品， 5V 供电电源1.3 输入电压范围 3.5V-6V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接

154号-密码是PWCHIP，WWW.PWCHIP.COM.zip 17 下载
