3.3V， 5V， 12V 三段输入， 1A-4A 限流芯片模板 PW1555，输出短路保护-153号

2023-05-08 15:15:00

杨工

原创

1349

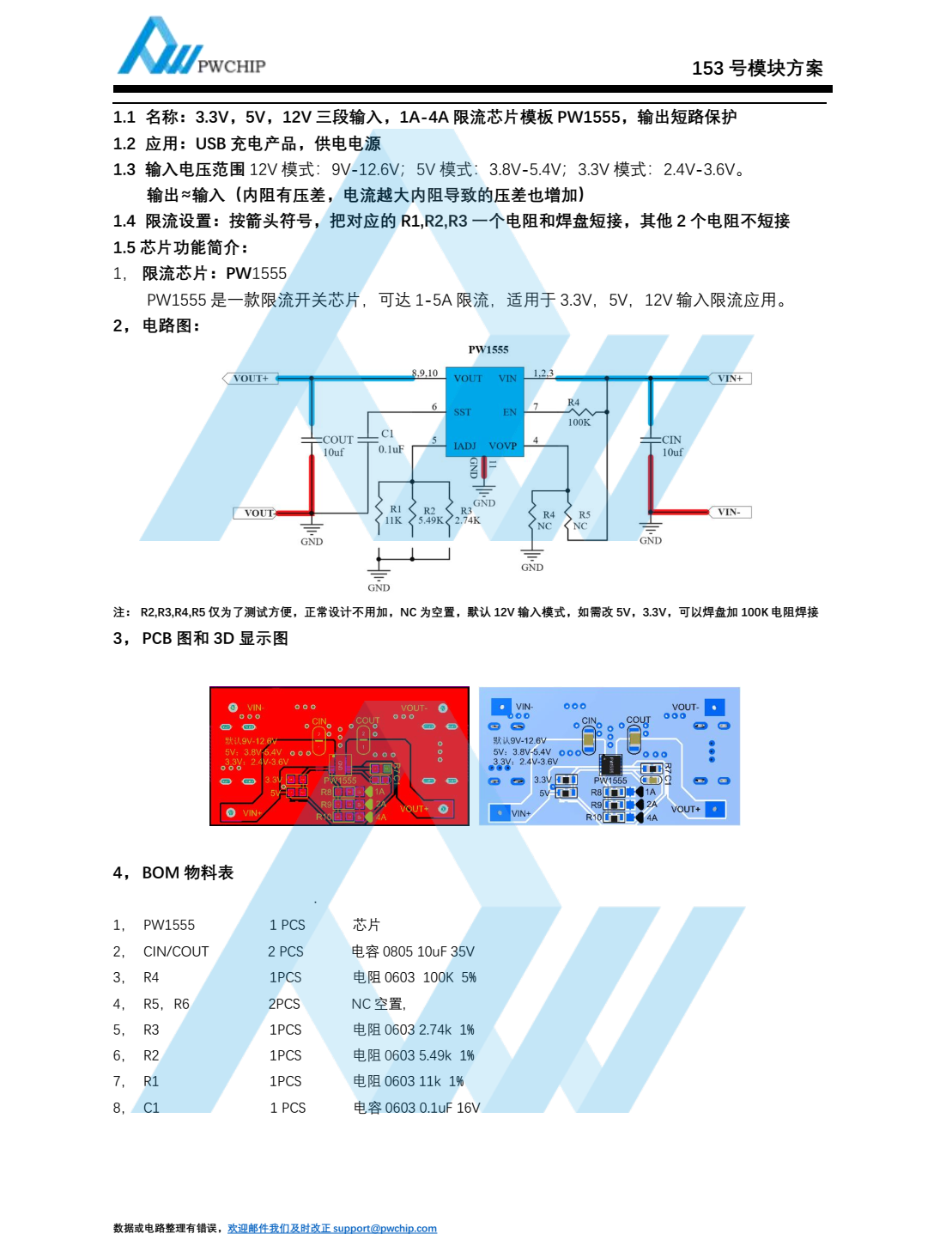

摘要：1.1 名称： 3.3V， 5V， 12V 三段输入， 1A-4A 限流芯片模板 PW1555，输出短路保护1.2 应用： USB 充电产品，供电电源1.3 输入电压范围 12V 模式： 9V-12.6V； 5V 模式： 3.8V-5.4V； 3.3V 模式： 2.4V-3.6V。输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接

153号-密码是PWCHIP，WWW.PWCHIP.COM.zip 24 下载
