PW6206

  • 型号 PW6206
  • Vin @MAX 4.75V～40V
  • Vout Range 3V，3.3V，3.6V，5V
  • Iout @Max 100mA
  • Accu 2%
  • 输入输出集成ESD 有
  • Iq typ 4.2uA

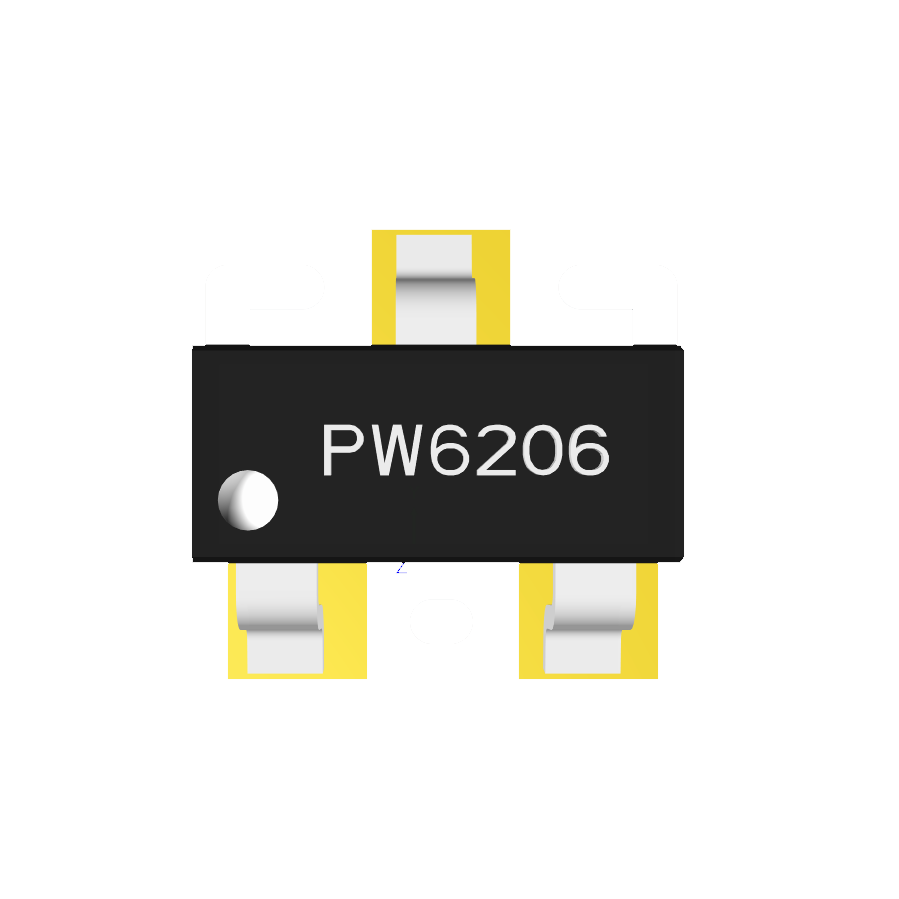

  • Package SOT23-3L
  • 备注 40V耐压小封装LDO
  • 生产 量产

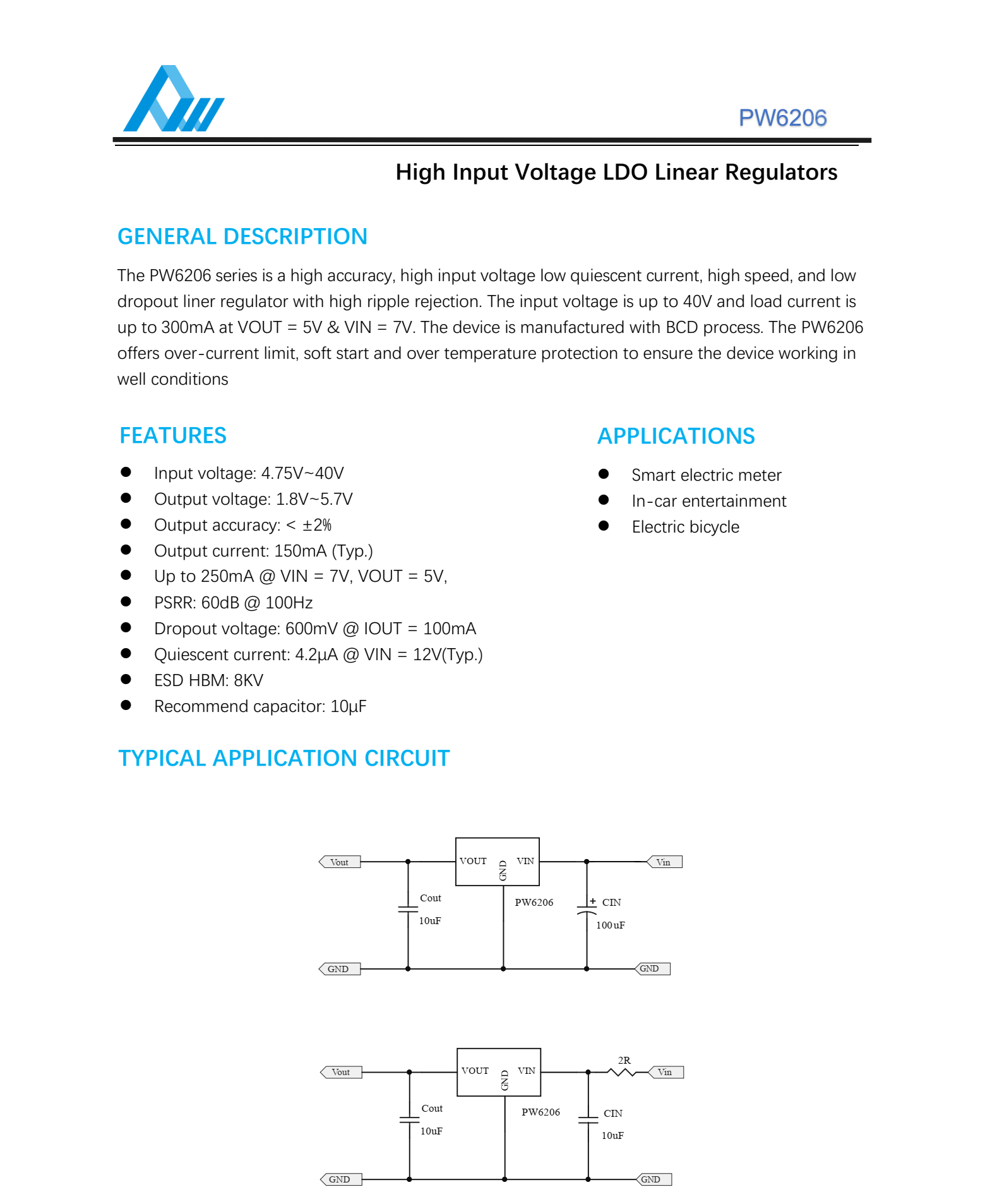

PW6206_datasheet_www.pwchip.com.pdf
产品名称的PCB封装库3D.zip

产品详情 PCB设计建议


发表评论
评论列表
CN 2024-07-01 23:57:52
你好，用BUCK降压到15V，直接接一颗40V的PW6206A33，一颗10uf贴片电容，一颗100uf贴片电解电容，出来的3.3可以直接给STM32F407供电吗？工作电流100MA
杨工 2024-07-02 10:45:32
15V输入，输出电流在70ma左右，输入改到8V或者10V输出电流才能增加。LDO特定是输入和输出压差越小，温度越小和输出电流也加上，反之相反
田先生 2024-05-27 20:02:22
请问输出3.3V的输入最低多少可以，输入5V可以输出3.3V吗？
杨工 2024-05-28 11:49:24
可以，看输出电流，10mA输出电流压差是0.07V，100mA是0.7V左右
黄开杭 2023-12-26 10:22:09
PW6206A33HV从16V降到3V3,实际输出15.7V
杨工 2023-12-27 11:02:00
1， 输入和输出电容可有加？

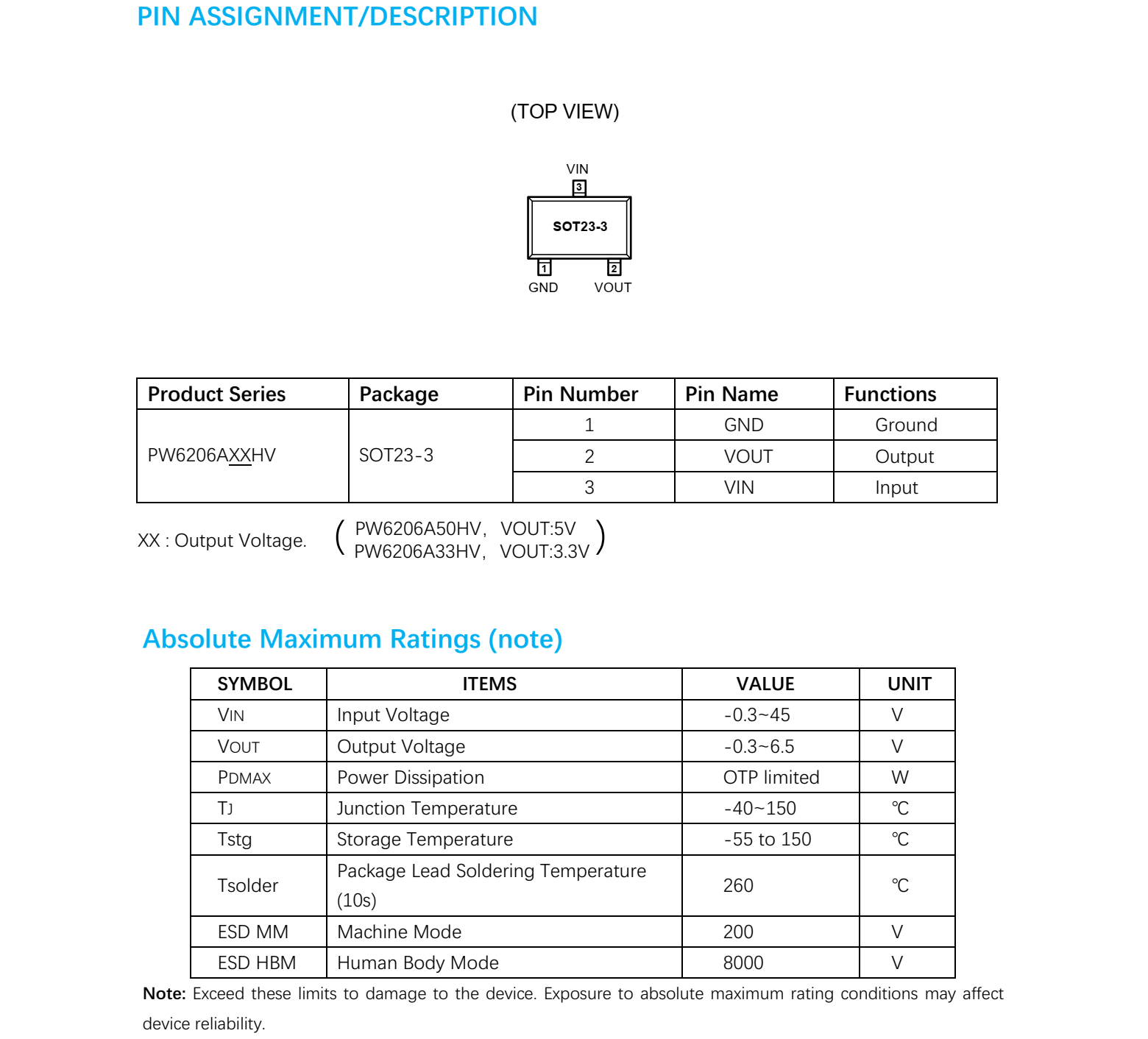

2， 引脚记得核对下
3， 丝印是O开头的5位编码（这是40V高压PW6206，不是常规低压其他牌子6206，）
LI XINHUA 2023-11-16 11:38:44
杨工您好！请教 PW6513 3.3V与PW6026 3.3V 封装不同，芯片参数相同吗？PW6026 3.3V使用20MA电流，输入和输出10U省掉可以吗？
杨工 2023-11-17 10:41:24
不能省掉，大体参数相同
徐工 2023-09-21 10:39:48
我用PW6206A33HV从13.5V 转一个3.3V 150ma是否可以？要注意什么？是否要加输入电阻
杨工 2023-09-21 15:06:53
不用加电阻， 不过电流不行， 应该在100mA以下
邢 2023-07-10 13:30:30
怎么控制输出是3.3还是5v呢
杨工 2023-07-14 16:21:22
固定电压选择
记忆 2023-05-12 17:28:00
杨工，用PW6206，输入19v转3.3v，前电解电容100μF,后电容0.1μF，输出只有3.28v，大概是什么原因啊？
UA 2023-05-13 10:48:53
3.28V 电压有精度
时光 2023-04-10 13:29:14
24V输入 3.3V输出 电流10mA左右，请问2606和2513选哪个合适？ 输入端是否可以串功率电阻分压？ 电路板体积小 无法用电解电容
杨工 2023-04-11 09:53:03
PW6206，需要输入串个10R 电阻
何员 2023-04-02 19:10:52
杨工，我用PW6206，输入12V输出3.3V供电，电流只有几十毫安，ESP32主控工作不正常，WiFi开不了。我用电池直接供电就能稳定输出130MA左右，主控工作正常，这是什么原因？
杨工 2023-04-03 14:49:23
LDO 12V输出电流最大不超过100mA，你可以2路LDO试试，如果可以就是过流了
徐松岗 2022-11-09 18:20:42
杨工，PW6206温度85℃正常，电流约40mA，长时间工作是否能承受？
杨工 2022-11-12 13:35:52
看压差
励源 2022-09-07 16:56:08
PW6206 不能使用锂电作为输入吗？什么原因？
杨工 2022-09-13 15:25:46
输入电压最低4.75V起
刘生 2022-09-01 17:20:53
PW6206 输入串联一个100R电阻，然后对地接0.33uF电容，输出对地0.1uF电容，输入电压24V时候，输出通过一个三极管驱动一个80mA继电器，这个时候会导致100R电阻和PW6206烧坏，但是换成PW8600就不会烧坏。
杨工 2022-09-01 20:49:16
电阻换成10R， 2个电容换成10uF试试
孙淼 2022-07-18 10:20:43
输入24V 输出5V 15ma左右，发热量大吗
杨工 2022-07-18 11:06:01
不大
杨工 2022-07-18 11:06:28
输入记得正极串个5R-10R的电阻，记得
孙淼 2022-07-19 09:12:39
好的 谢谢
momo 2022-07-13 17:51:17
PW6206 输入24V，输出5V，电流45mA发热量大吗？功耗多少？
杨工 2022-07-13 22:36:04
预计80度，建议30多mA，预计50度左右
郭轶 2022-06-20 09:48:22
我使用PW6206A33HV测试，一个20多毫安的负载输出电压就会降到2V以下，试了很多颗都是一样，负载接一个91欧的电阻的话，3.3V输出能维持一下，然后就降到2V以下了，用另一品牌的6206（输入电压比较低）工作正常，请问这是什么原因，如何解决
杨工 2022-06-20 14:36:37
我们是输入4.8V-40V的，不是其他品牌2V-6V的，你需要保证你的输入电压够高，不适合锂电池输入应用。
宁艳艳 2022-05-25 17:43:17
PW6206A33W（PW6206A33HV) 这两个是一个产品吗？
杨工 2022-05-25 17:50:48
我们并无PW6206A33W产品，我们产品型号为PW6206A33HV
肖波 2022-02-18 08:04:33
请提供PW6206A33HV的丝印代码。
杨工 2022-02-18 09:53:23
OH代码
洛阳泡泡 2021-08-08 09:37:04
pw6206和pw6513比较，哪个便宜？技术上有什么区别？
杨工 2021-08-08 22:28:45
PW6206是SOT23-3封装，PW6515是SOT89脚位。
安雨 2021-04-01 22:35:53
我买的6206 一上24V就烧 接1K电阻
杨工 2021-04-02 09:13:26
注意，是PW6206。我们收到不少客户购买了其他6206产品，但是因为他们耐压只有6V，导致烧。PW6206是耐压达到40V产品，请务必区分确认。

同时24V的尖峰电压会达到50，60V以上，可以通过方案1，：输入入串联一个2R电阻。 方案2：输入电容改成100uF电解电容。两种任选其一即可
安雨 2021-04-01 22:33:30
最大电流只有1000ma吗
杨工 2021-04-02 09:09:06
无法达到1000MA，1000MA请使用PW2312产品
崔纪峰 2021-02-05 11:55:23
PW6206_datasheet 密码是多少
杨工 2021-02-06 17:03:58
未设置密码
