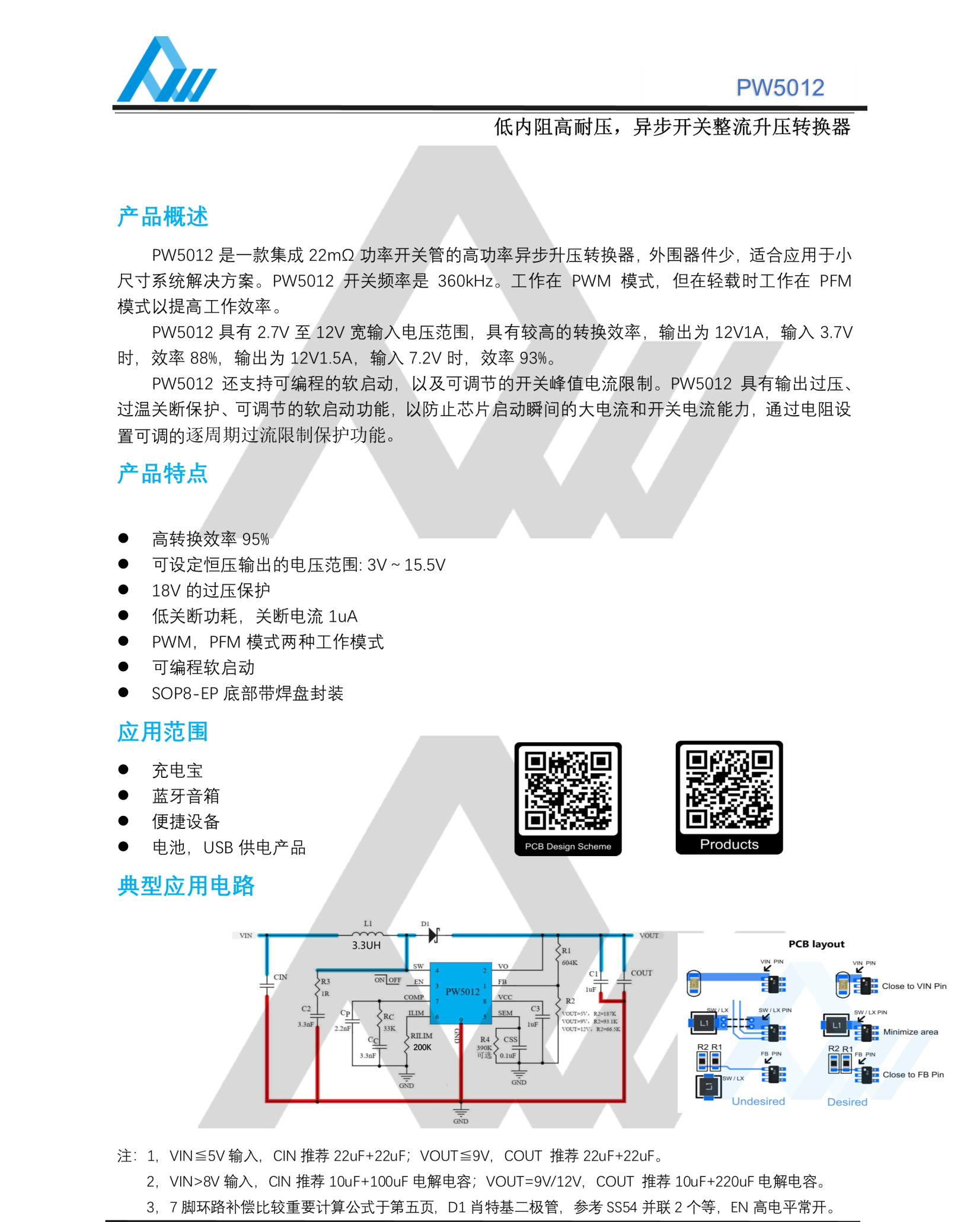

PW5012

  • 型号 PW5012
  • 类型 异步整流升压器
  • 输入电压范围 2.7V~12V
  • 输出电压范围 3V~16V
  • 输出电流 2A（VIN=7.2V，VOUT=12V）
  • 工作频率 360KHZ
  • 静态功耗 300uA
  • 封装 SOP8-EP
  • 备注 5V，单节/两串锂电池升压9V,12V产品，
  • 生产 量产
PW5012_datasheet_www.pwchip.com.pdf

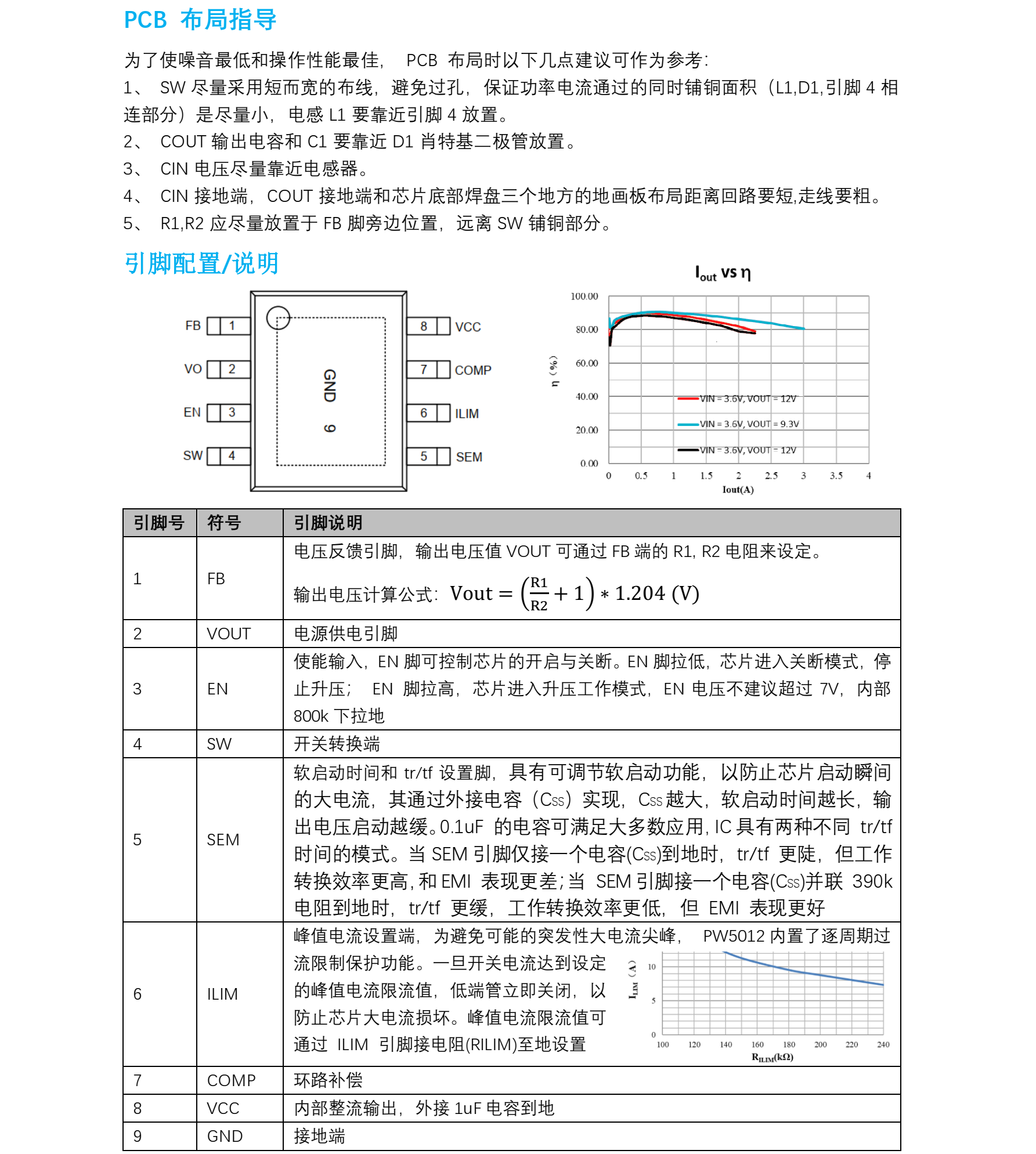

产品详情 PCB设计建议

发表评论
评论列表
h 2024-11-04 10:05:03
标准c口充电三节电池电流可以到多少a？
杨工 2024-11-04 18:18:09
这是升压IC
庄先生 2024-10-17 17:06:16
我想问下：单个锂电池4.2V用这个升压到5V，再用这个5V升压到9V是否可以？
杨工 2024-10-18 16:05:27
可以，也可以直接4.2V升压9V就行了
林 2024-09-22 11:03:48
我输入3.7v 输出3.3v 电阻怎么算的
杨工 2024-09-23 10:46:56
升压IC，不是降压IC
李工 2024-05-10 19:30:47
杨工，你好，加磁珠滤波，把磁珠加在什么位置比较好。我将磁珠串联在输出端R1和C1之间，结果带负载工作的时候，PW5012明显发烫。还是说只能把磁珠串联在COUT后面呢，后面还需要串电容到地吗？
杨工 2024-05-13 10:22:22
磁珠串联在COUT后面，还需要串电容到地
何工 2024-04-22 15:01:51
杨工你好，方便电话沟通吗，5V输入15V0.6A输出 还有是9V输入15V1A输出 （5V输入最大电流是2A ,9V输入最大电流也是2A) 能否一个参数实现
杨工 2024-04-23 11:07:17
可以
拓邦李工 2024-04-08 20:59:45
杨工，您好！我想问一下PW5012这款芯片外围电路能通过EMC吗？我有个项目需要出口，2串锂电池升压用，客户问能否过EMC测试，我想向您确认一下。
杨工 2024-04-09 12:52:16
可以，需要加磁珠和PCB布局严格按照规格书要求
李工 2023-12-29 10:15:03
杨工，您好。我想问一下，能否满足用两串锂电池升压到12V，输出2A的电流？另外那个升压使能引脚串联一个上拉电阻，直接接在两串电池电压上可以吗？
杨工 2023-12-29 11:48:54
1，两串锂电池升压到12V，输出2A的：可以
2，那个升压使能引脚串联一个上拉电阻，直接接在两串电池电压上可以吗：不可以
曾工 2023-11-25 12:17:33
杨工
您好
请问76号。PcbDOC的解压密码是多少？
我下载了，想打个板回来测试。
杨工 2023-11-29 13:47:48
你看下压缩文件名，有写
luo 2022-12-12 10:27:14
输入2.2-5V 输出5v 2.A
杨工 2022-12-12 12:04:45
最低输入是2.7V
