PW4203

  • 型号 PW4203
  • 输入电压范围 4.5V~22V
  • 输入最大耐压 25V
  • 输入过压关闭充电阈值 无
  • 类型 降压
  • 充电电流 ~2A
  • 锂电池类型 单节/两串
  • 充电电压 4.2V / 8.4V
  • LED指示灯 单灯
  • 封装 SOP8-EP
  • 备注 1节，2节锂电池充电，内置DC-DC降压
  • 生产 量产

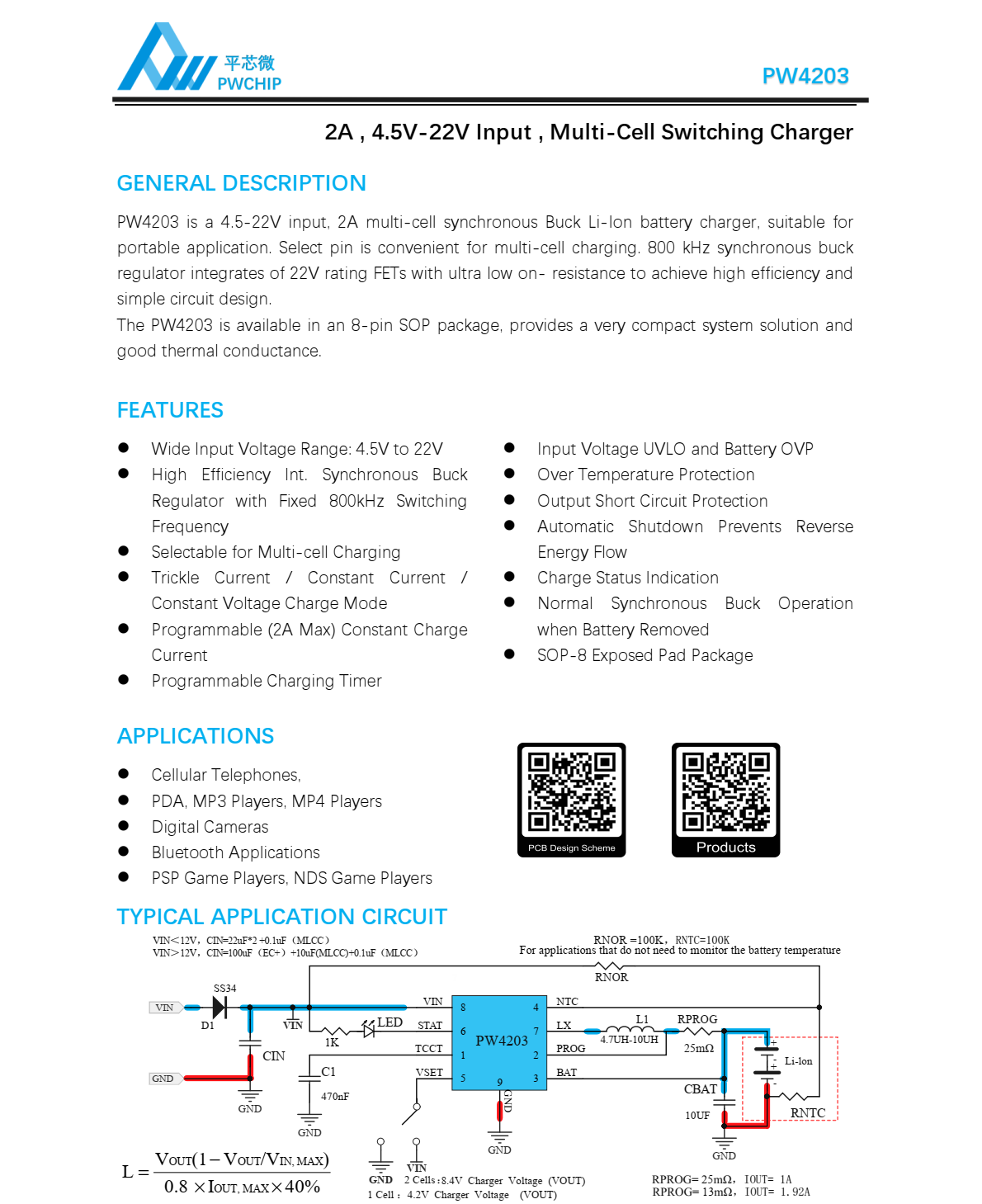

PW4203_Datasheet_www.pwchip.com.pdf

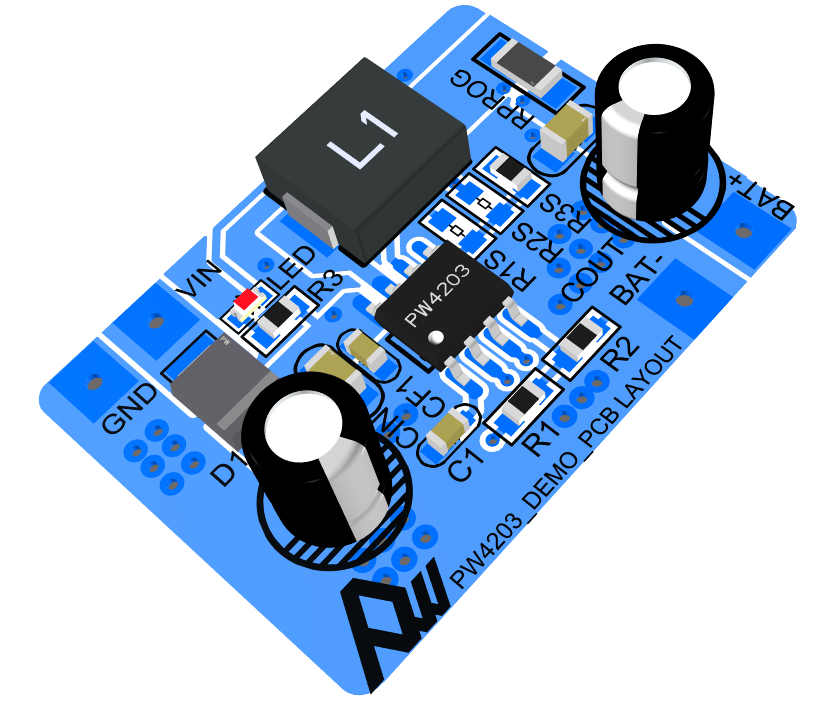

PW4203_DEMO_PCB.zip

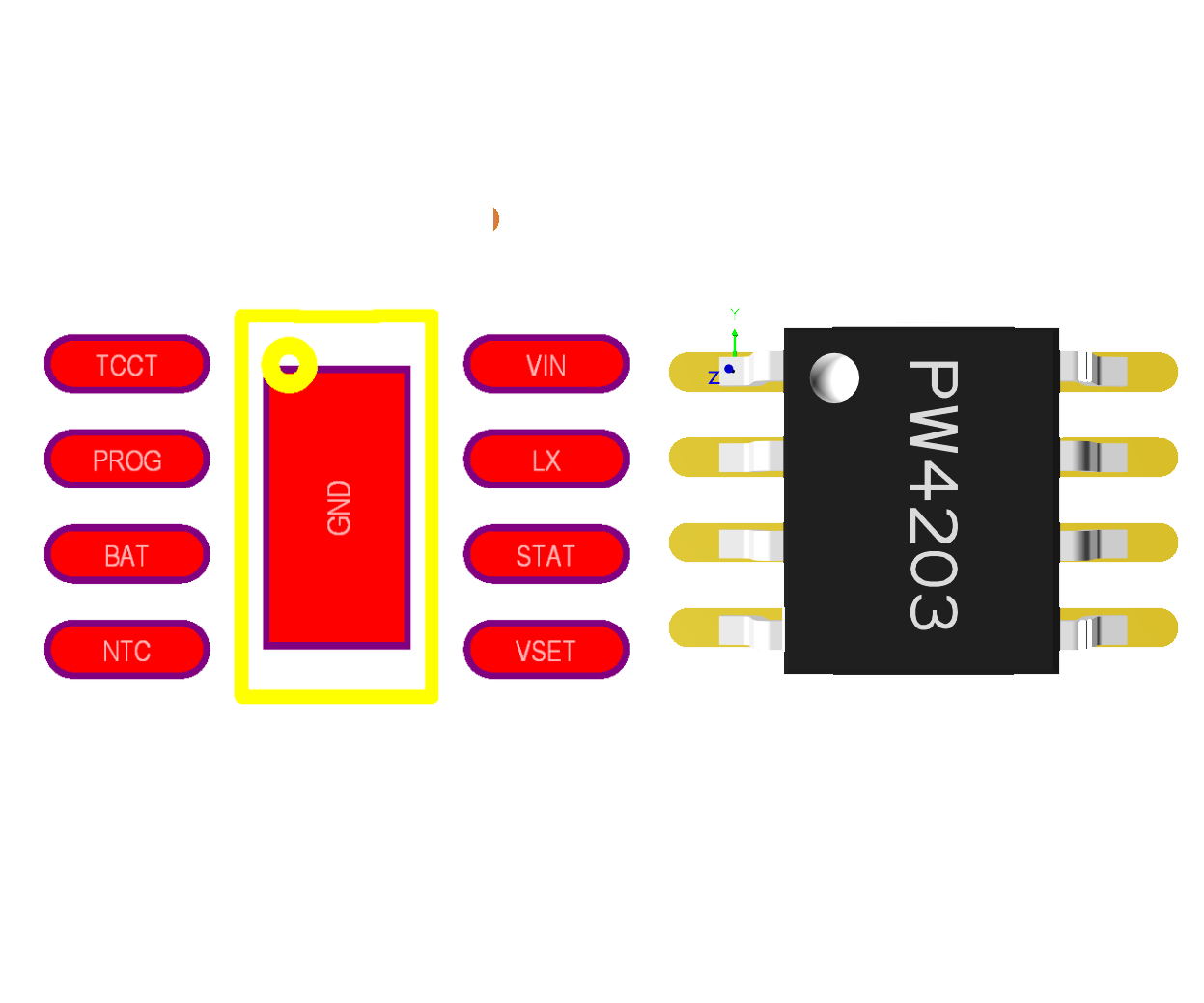

产品名称的PCB封装库3D.zip

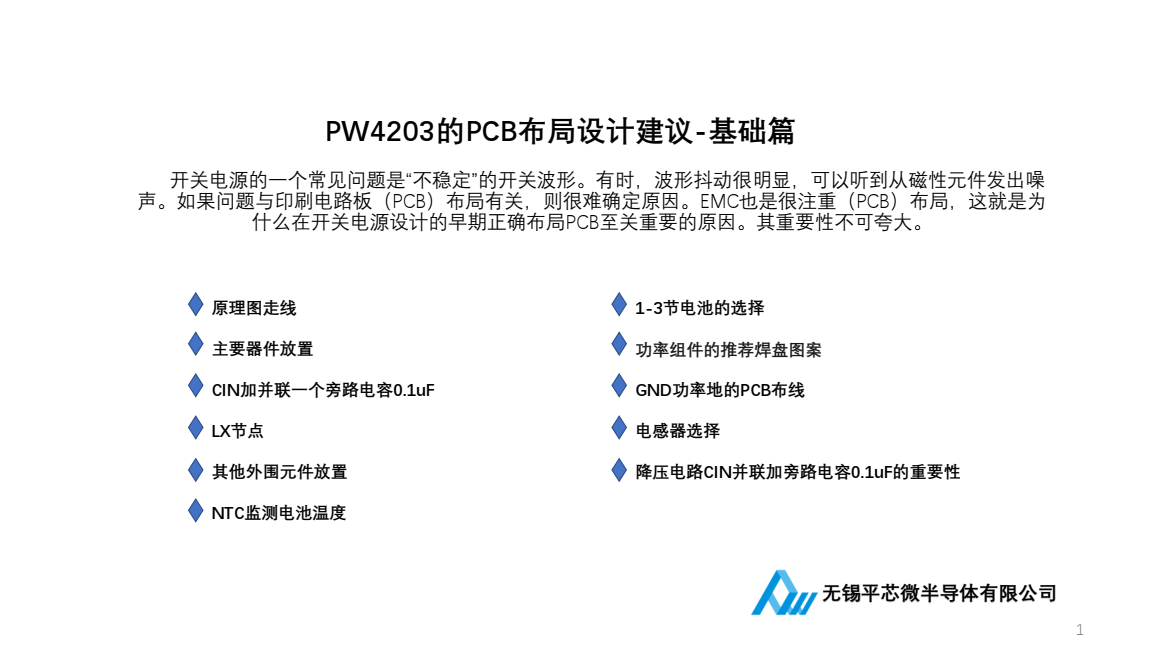

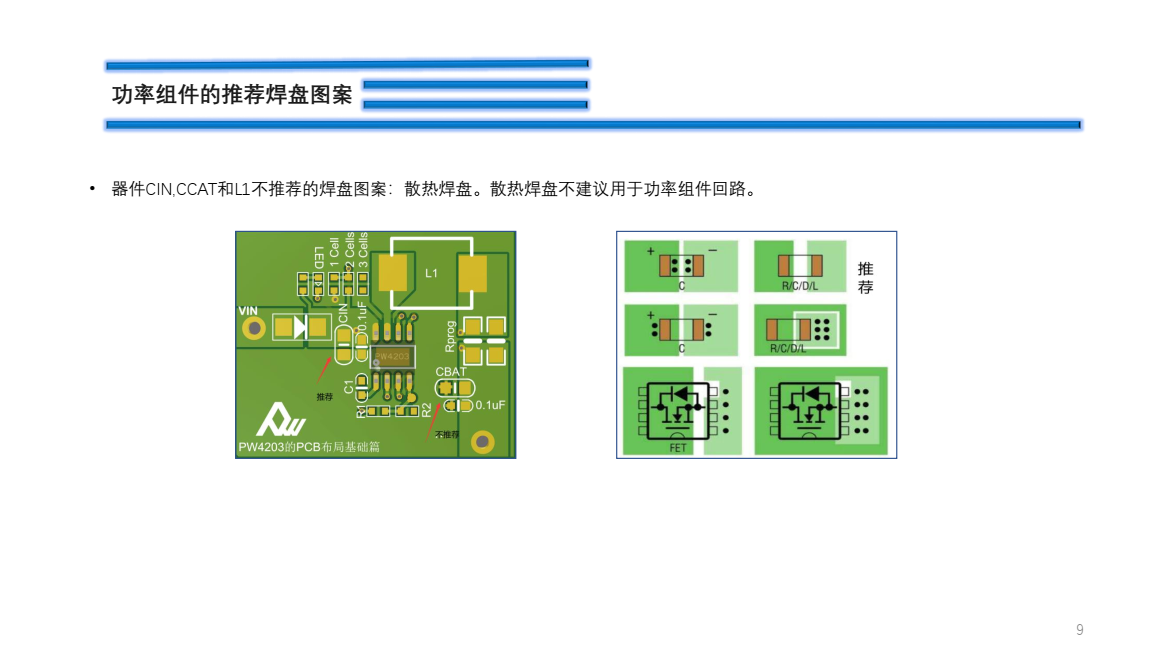

产品详情 PCB设计建议

发表评论
评论列表
刘波 2024-12-09 14:12:55
请问该芯片适合小容量锂电池充电吗？14v左右输入，2S锂电池0.3A充电电流，电感值和参考值差的较多
王某人 2024-10-25 09:03:47
PCB比较小，电容电阻能用0603或者更小的封装吗？
杨工 2024-10-25 18:02:59
看你输入电压
dpiner 2024-10-11 10:58:54
双节锂电池串联 9V输入 1.92A输出 按照所提供的电感计算公式，得出：L = 0.911459 明显不符合电路图中所给出的参考值 恳请解答
杨工 2024-10-11 11:17:23
参考计算值。推荐3.3UH-4.7UH，9V输入压差有点小了，9.5V比较可靠点
he 2024-09-18 18:07:32
您好，这款芯片支持5V输入，输出为8.4V锂电池充电同时有一路为后面负载供电的功能吗？
杨工 2024-09-19 11:57:52
降压的，不支持升压
Roki 2024-09-14 18:26:07
Hello,杨工，充电过程中指示灯一直不亮是什么原因，我的NTC管脚是直接接了VIN，输入12V
杨工 2024-09-19 11:58:42

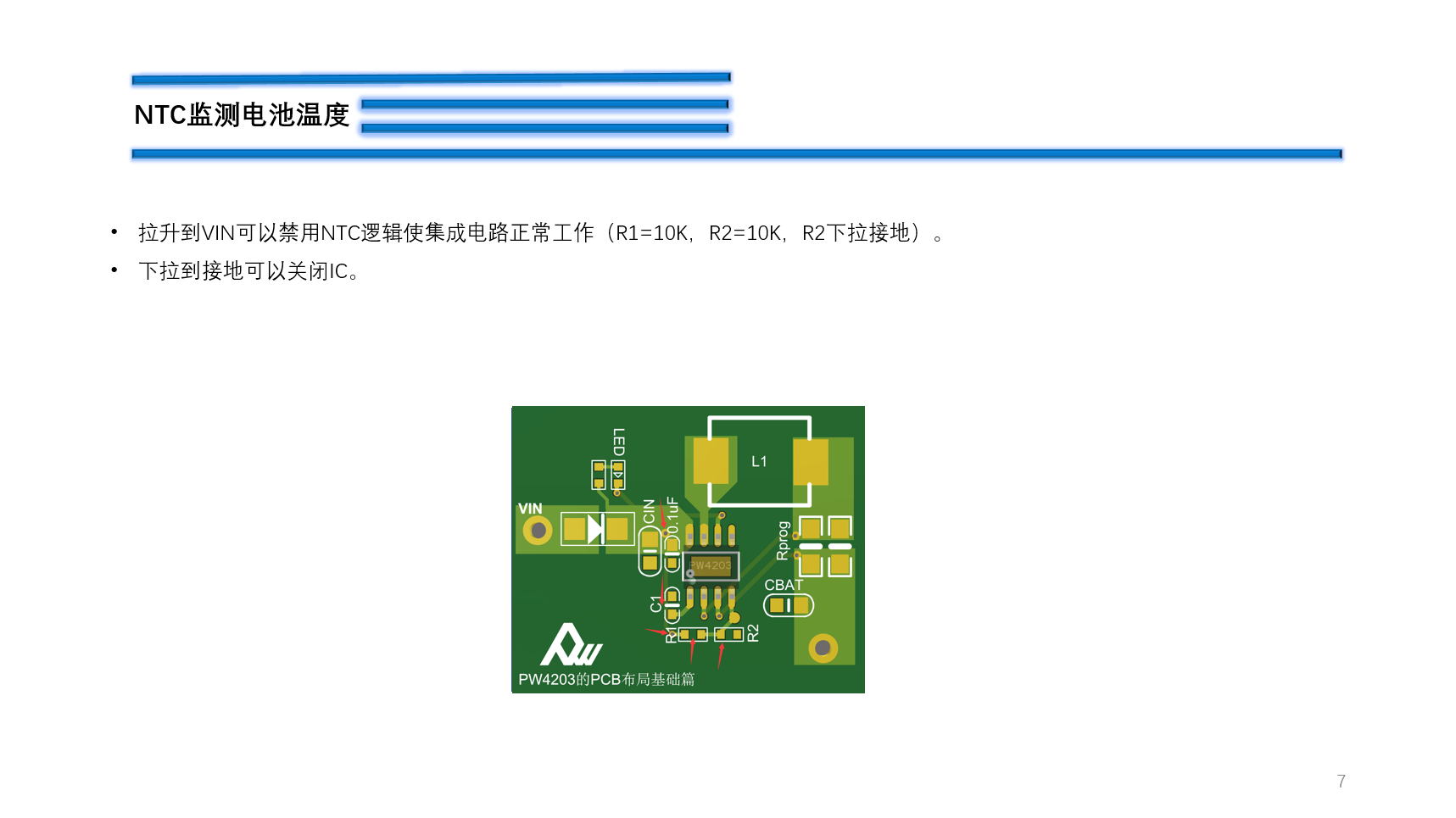

NTC脚要上拉和下拉电阻各100K，上拉就是接VIN，下拉就是接地
杨忠 2024-07-22 16:12:50
充超级电容，涓流冲电能禁止吗？
杨工 2024-07-23 10:08:40
不支持
王某人 2024-06-19 11:23:56
输入5V，能给2个电池充电吗？
杨工 2024-06-19 13:31:11
不能，是降压型的，2个串联用PW4284
Jerry 2024-06-16 10:04:56
为什么充电指示灯会闪烁，datasheet里面说这是故障状态，具体原因是什么。用的是你们的demo板，供电电压为14V，双节锂电池充电。5脚VSET接的14V。
杨工 2024-06-17 16:43:31
芯片检测到有故障，我们很久没做DMEO了。你在哪里购买的，把板子图片发到论坛我们看看
LI 2024-04-25 15:03:07
请问不接电池有时候指示灯闪的频率快，有时候闪的频率慢，接电池后会亮一下然后就灭了是什么问题呢
杨工 2024-04-25 17:57:26
这是充电芯片，不接电池是异常状态，是会闪，接电池才正常
苏工 2024-04-20 22:27:24
请问PW4203是否支持13.5V输入，输出给三节电池充电？
杨工 2024-04-23 11:07:38
不支持三节电池了
mxh 2024-04-19 14:21:51
请问下，充电指示灯不会亮怎么回事？12v给两节串联充电，state端电压，3.5V，vin端串接1k电阻到state脚，灯不会亮，输出端8.4v
杨工 2024-04-19 23:09:24
NTC脚需要加上拉电阻和下拉电阻，各100K
张磊 2024-04-12 16:15:15
你好，请问PW4203一旦给电池充电就闪烁指示灯是为什么？
杨工 2024-04-13 16:06:18
闪烁就是提示芯片检测到有异常
苏工 2024-04-12 14:03:53
PW4203的demo-pcb解压密码出错（www.pwchip.com），请问正确的是什么？
杨工 2024-04-12 15:34:40
PWCHIP或者WWW.PWCHIP.COM大写
芯不慌科技 涛 2024-03-28 13:56:54
PW4203 目前还能正常供应吧，谢谢
杨工 2024-03-29 10:56:45
正常的
海兔 2024-03-19 10:35:19
PW4203可以同时兼容1/2节锂电池充电吗
杨工 2024-03-19 13:56:03
不能，只能选择一个
刘工 2024-03-03 11:09:20
杨工你好，PW4203是否停产了呢
杨工 2024-03-03 22:11:08
没停产，稳定供货
钱程 2024-01-17 16:01:13

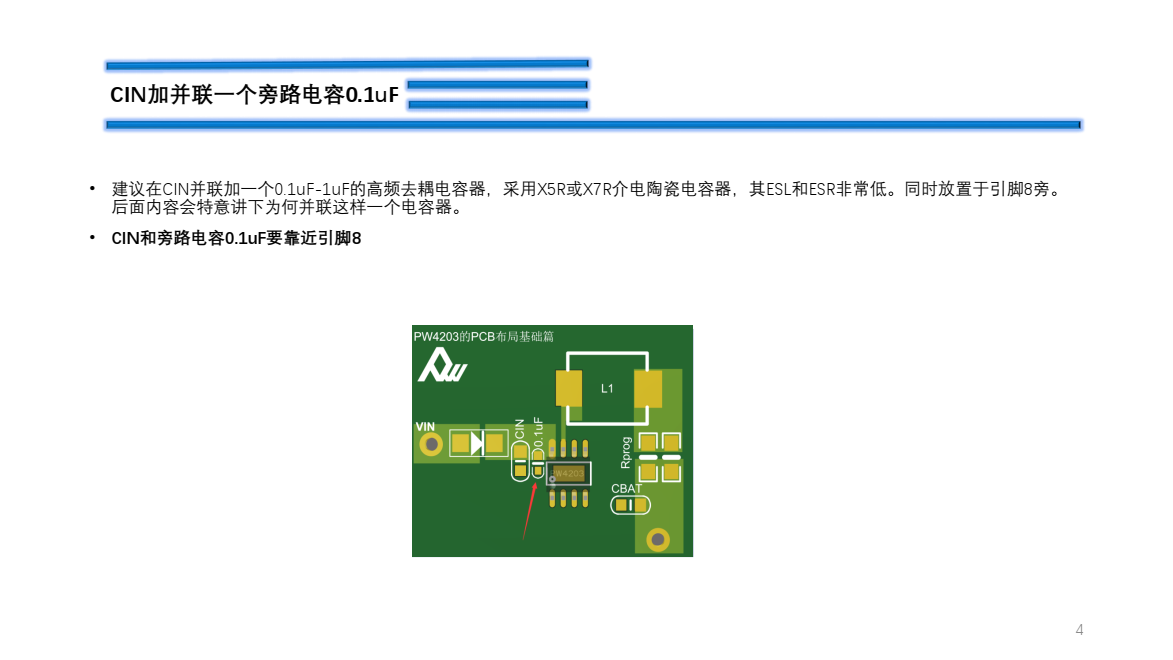

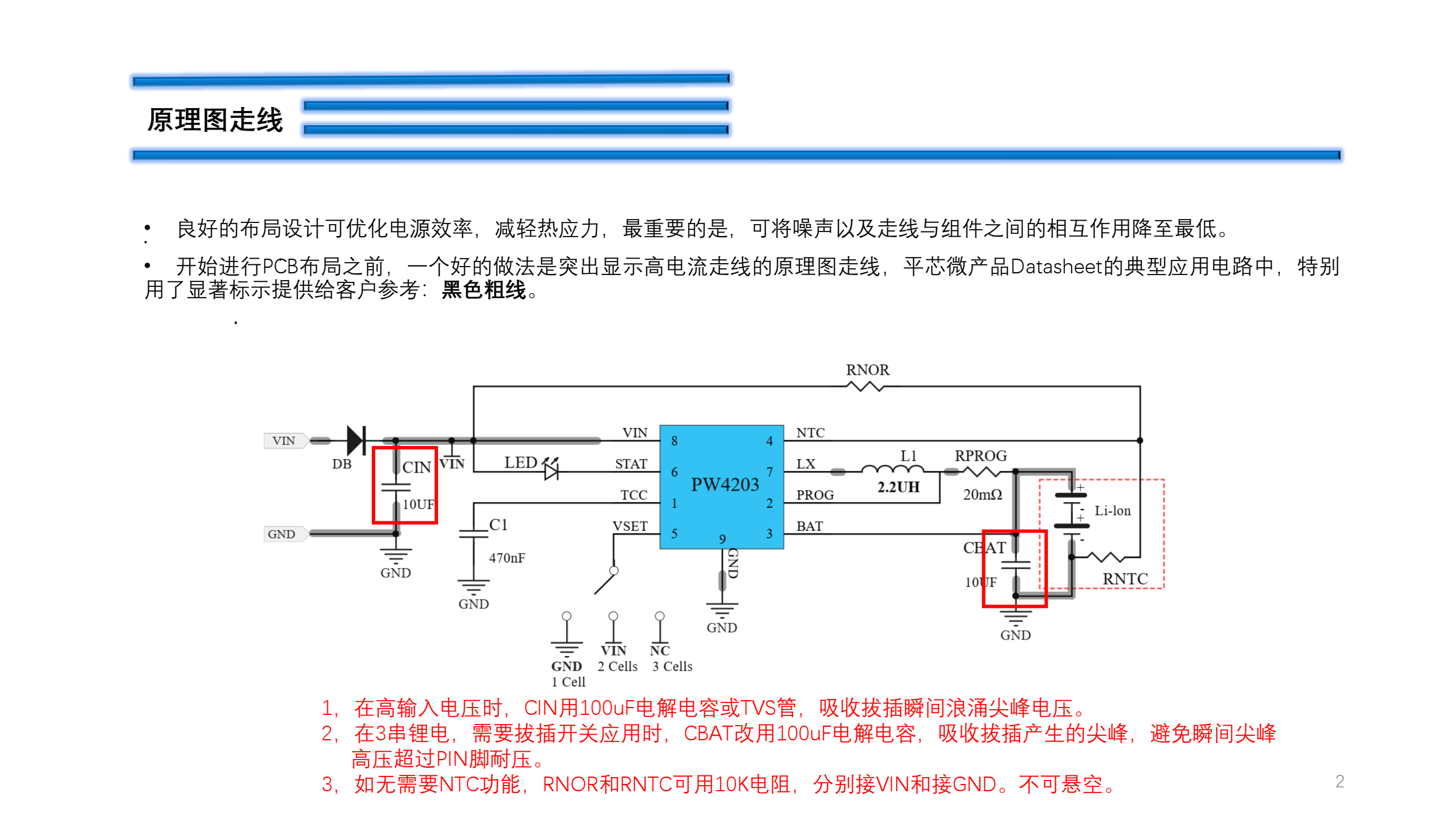

请问原理图CIN和DB之间那个节点那里是不是多标了一个VIN（按照原理图的样子DB似乎被短接了），谢谢
杨工 2024-01-18 16:20:55
看标志，是5脚用的
小徐 2023-12-21 11:36:46
请问可否给TCCT电容并联一个电阻实现彻底关闭充电时间设置呢？
杨工 2023-12-22 14:14:34
不能
范 2023-09-01 10:37:15
PW4203+PW7052组合成12V输入充放电电路把
蒋工 2023-07-10 17:27:09
你好！请问销售怎么联系
贺新庆 2023-06-29 17:10:56
PW4203芯片在去掉蓄电池的情况下，输出电压是脉冲形态！为什么？？
杨工 2023-07-05 14:42:08
是的，是电池充电器芯片，需要检测电池是否连接
周工 2023-05-08 11:43:26
pw4203 作为设备内部备份电源充电， 需要禁用定时关断功能，用1k电阻下拉可以吗？
UA 2023-05-13 10:50:51
只能设置足够长时间
超人 2023-04-24 15:24:07
可以起到平衡充电的作用吗
杨工 2023-04-25 17:41:07
不能，平衡是加PW2213
贺R 2023-03-18 14:10:02
输入12.5V，充三节，有哪款推荐的？
杨工 2023-03-21 16:02:40
PW4000
翟舸 2023-01-04 10:09:18
3节串联，输入电压至少多少呢？
杨工 2023-01-05 16:33:52
14V
jiangjuan 2022-11-24 14:23:45
是NTC分压不对导致的
jiangjuan 2022-11-23 20:17:41
是否与470nF有关呢？
杨工 2022-11-24 11:03:32
无关
jiangjuan 2022-11-23 09:52:52
我用的PW4203A,充电电压加上几秒钟就不充电了，什么原因呢？
杨工 2022-11-23 11:30:56
https://www.pwchip.com/forum/ 请把板子实物清晰拍照图片 和PCB文件，发帖子下，我们会马上处理
钟先生 2022-11-21 18:25:36
您好 杨工，PW4203还有库存吗？之前一直用这个芯片，后来缺货了，仓库还有几百片空的PCB板子
杨工 2022-12-20 11:32:45
正常供应的
刘星雨 2022-10-13 11:50:31
杨工，你好！PW4203停产了吗？
杨工 2022-10-28 14:51:44
上游晶圆厂工艺等影响，目前投产难，建议客户先选用其他产品
GUANG 2022-10-08 17:18:43
PW4203还有库存吗
杨工 2022-10-28 14:50:57
有一些
邹R 2022-09-10 17:53:36
杨工：输入电压12.5V，充3节串联，PW4203可以用吗？
杨工 2022-09-13 15:24:38
不能
苏工 2024-04-12 14:06:54
充3节串联，pw4203输入电压最小需要多少？
杨工 2024-04-12 15:35:04
不支持三节了，只支持1和两节
向刘 2022-08-09 10:45:26
demo板解压密码是多少？
解压不了
杨工 2022-08-10 13:45:01
一般是公司网站：www.pwchip.com, 小写和大写试试，太久了
赵春海 2022-04-24 14:08:22
有办法做到返复充电吗？电压低到一某一电压时，不必断外电或拆电池的情况下
杨工 2022-04-24 17:51:27
这个描述，应该是你的电池保护板保护锁住了，需要重新电池上电或者充电激活，不像是PW4203问题
赵春海 2022-04-25 11:52:21
你理解错我意思了，4203有充电时间限制，超过自动关闭充电，那么，当电池电压降低到某一值时，会自动再次充电吗？
杨工 2022-04-25 14:43:29
不会，充电时间限制的需要输入重新上电才能恢复，一般不需要这个充电时间限制，就把时间设置长即可
123 2022-04-24 09:09:56
能不能在电池上面挂pw2162降压5v输出实现边充电边放电？这样pw4203的指示灯功能是否有影响？
杨工 2022-04-24 10:13:47
可以
贺东胜 2022-04-08 16:30:36
充电时间限制，应该如何计算？demo选470nF的依据是什么？
杨工 2022-04-11 23:36:16
规格书有计算公式
李生 2022-04-02 13:47:30
充电二三十秒，指示灯显示故障。感觉应该是芯片升温保护了一样。电感4.7UH 0630的，充三节电池，输入电压15V 、采样电阻0.02R。是什么问题？
杨工 2022-04-04 10:31:43
可能是电池座子接触不良，闪灯标示异常，无接电池也是闪灯
刘星雨 2022-03-24 10:13:45
能不能在输出后加二极管，阻断反向放电？
杨工 2022-03-24 11:32:17
不能，有压差
海淋 2022-03-10 00:17:56

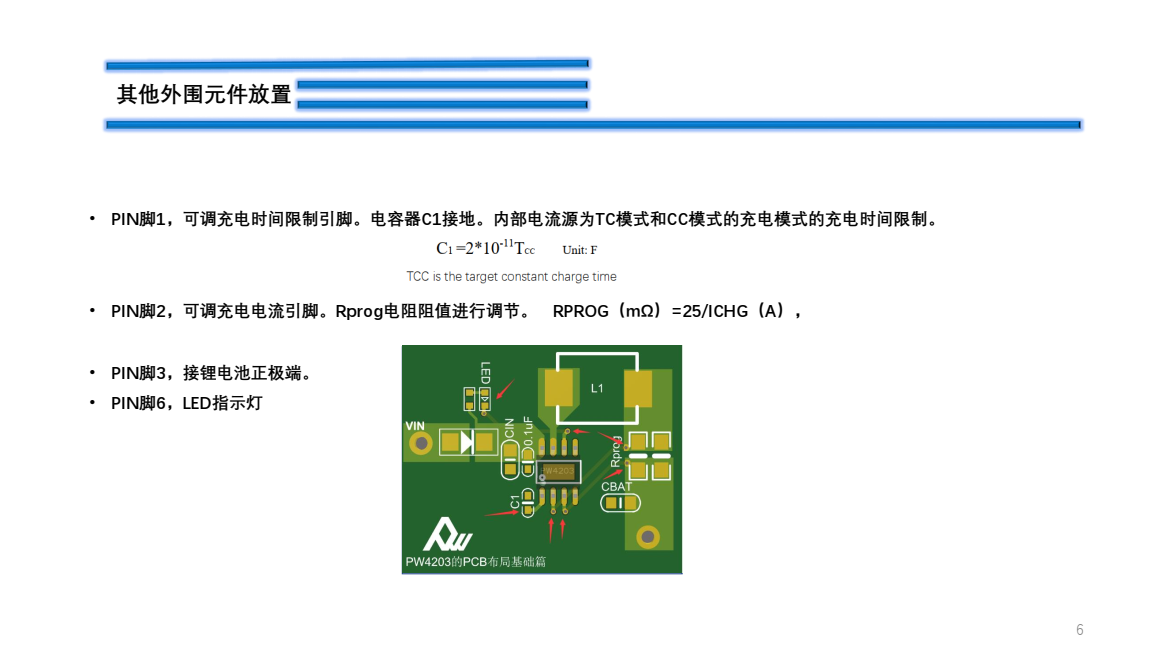

Rprog=25/Ichg,请问Ichg的单位是多少（A还是mA），算出的Rprog单位是R（欧）还是mR（毫欧）？
杨工 2022-03-10 11:08:10
A，mR毫欧
徐立民 2021-12-22 17:29:12
r3s不就是悬空么，焊接电阻有什么用？
杨工 2021-12-23 17:02:46
悬空。
马R 2021-09-27 21:21:46

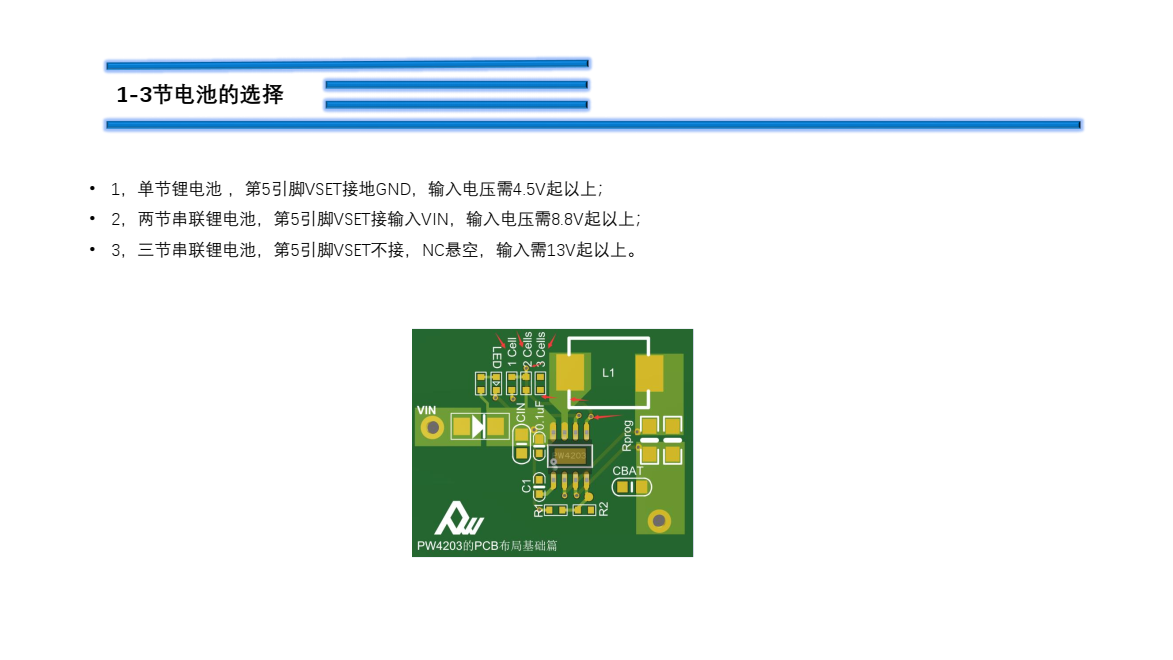

充电选择那块不明确啊 是怎么接的 输入和地 还是选NC 不接
杨工 2021-09-27 23:33:00
可在此处看到

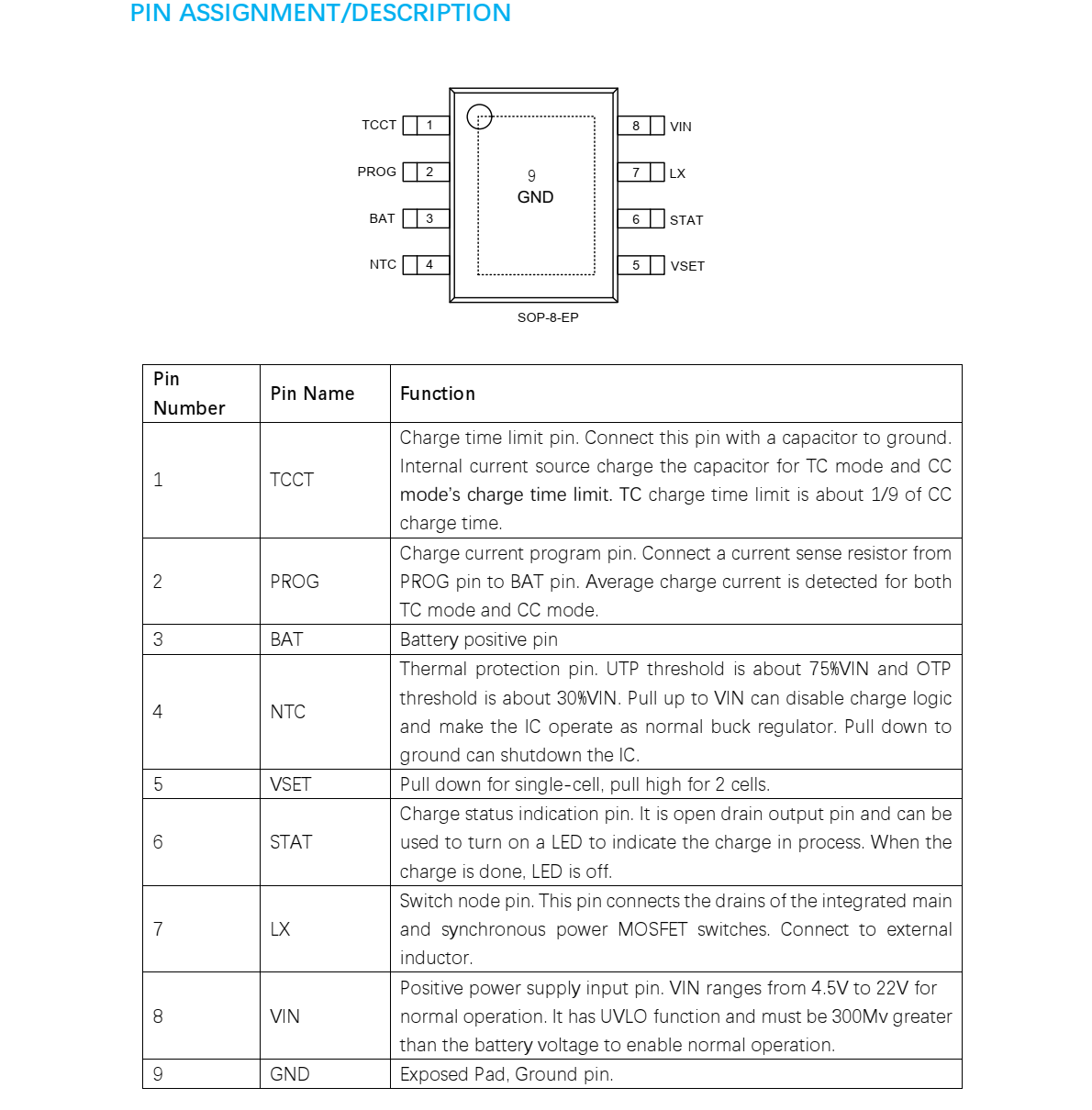

1，PIN脚说明中，第五脚的描述英文有写
2，DEMO电路图，中文说明也有写。
