PW2153

  • 型号 PW2153
  • MODE Asynchronous
  • Vin Range 8V~150V
  • Vout Range 5V~30V
  • Iout @Max 10A
  • FOSC 140KHZ
  • Iq typ 1mA
  • Package SOP8
  • 生产 量产

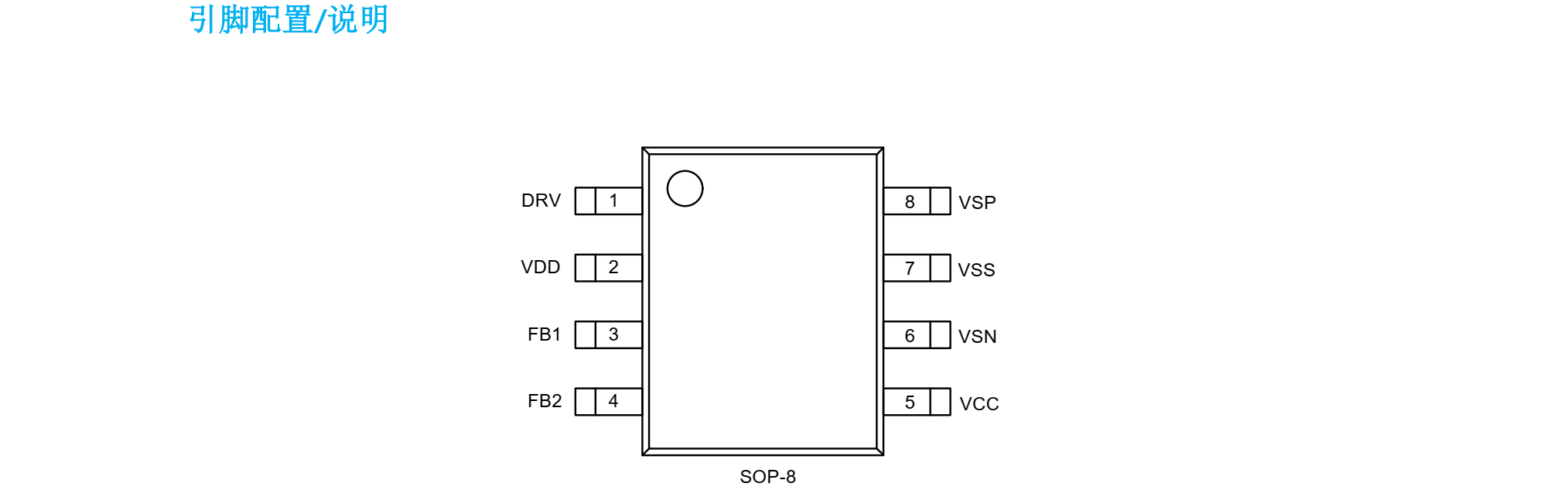

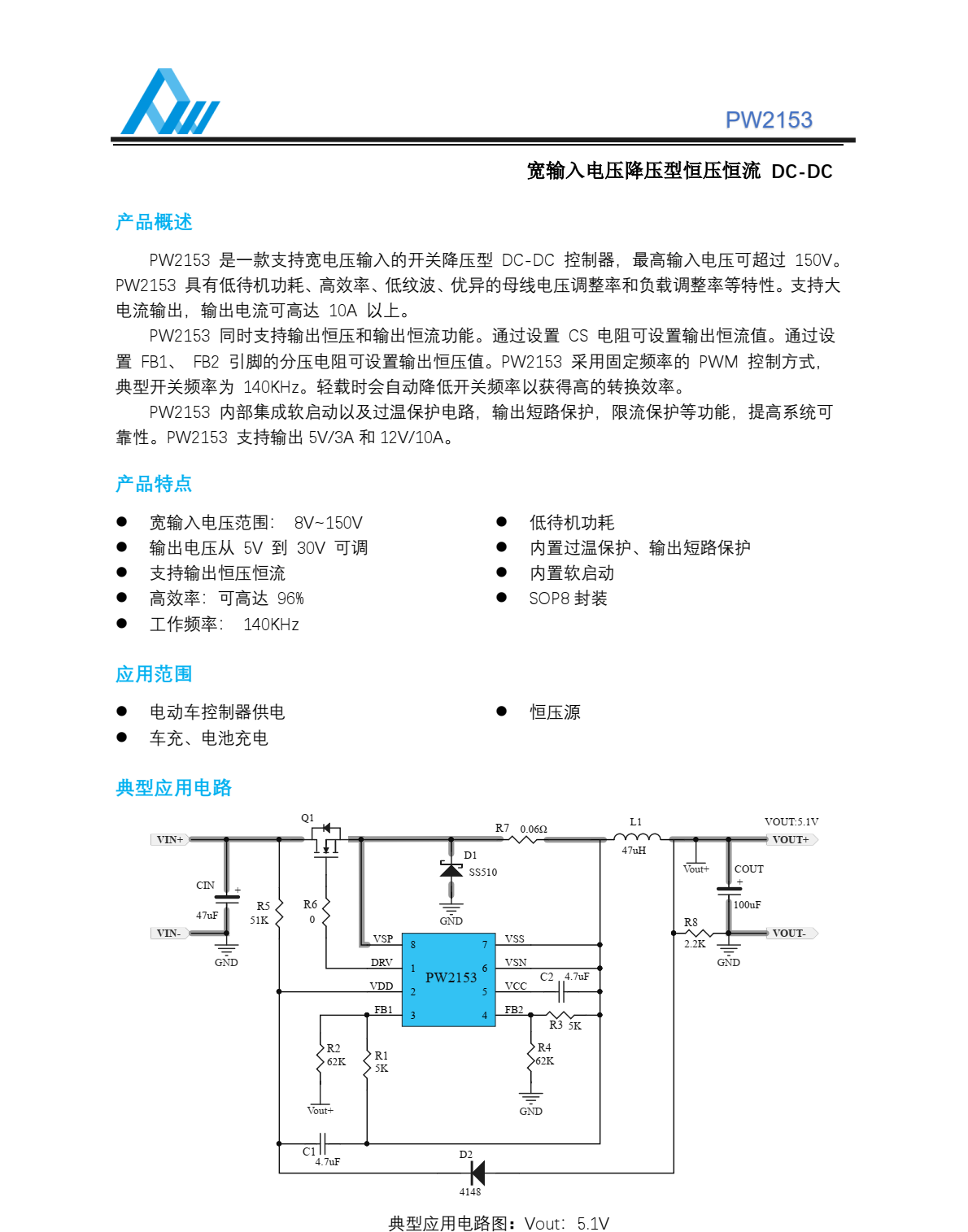

PW2153_datasheet_www.pwchip.com.pdf

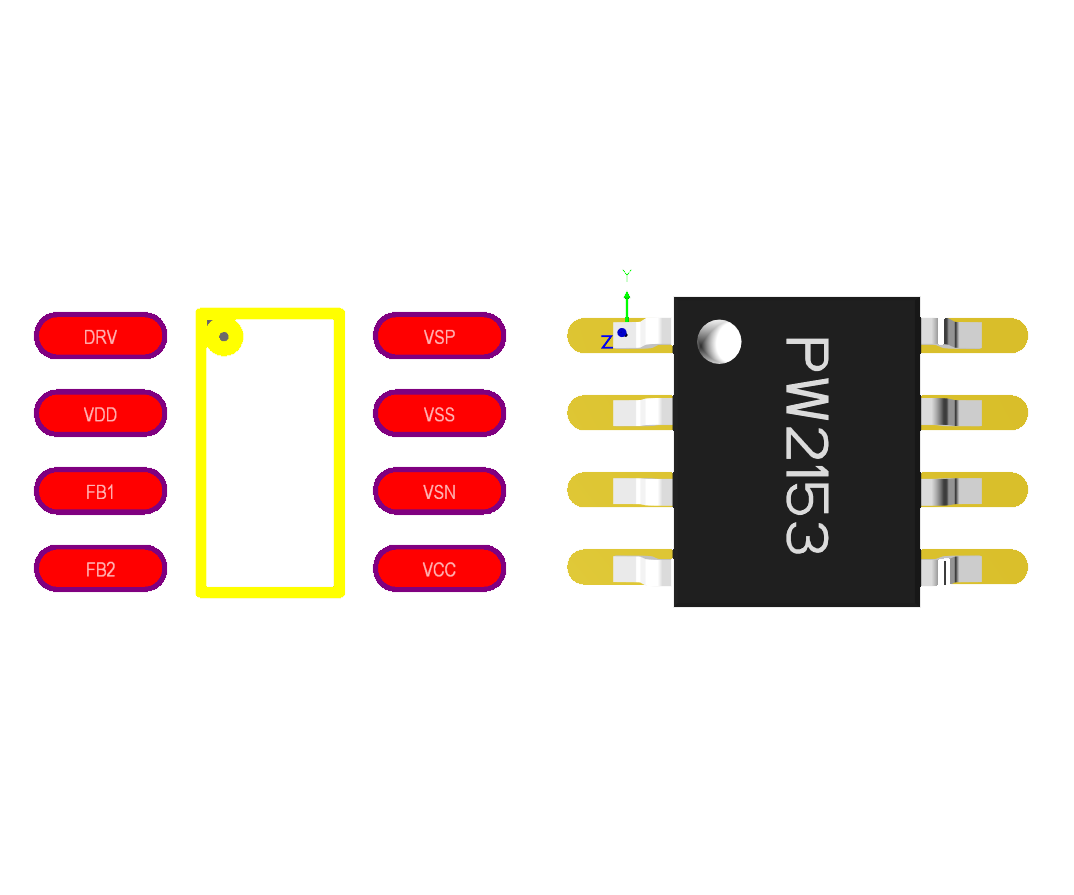

PCB封装库和3D元件.zip

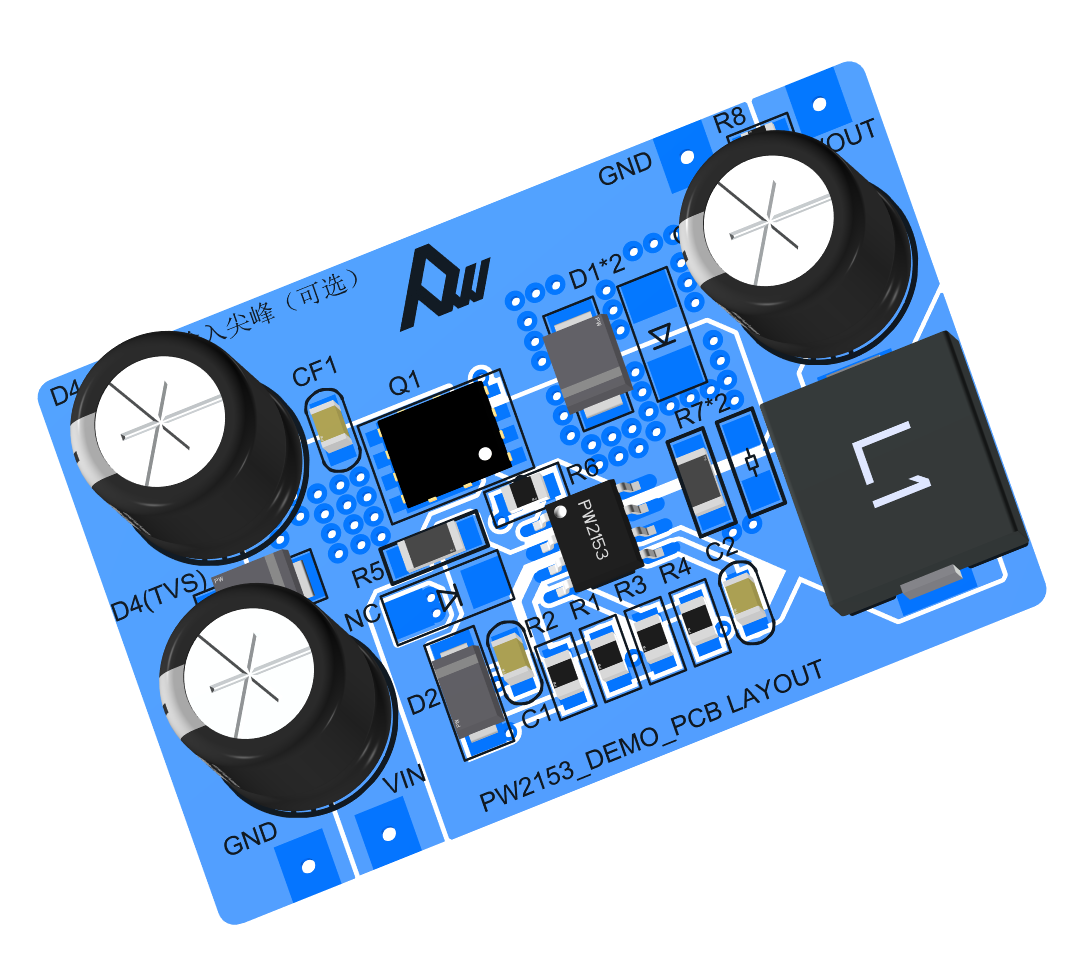

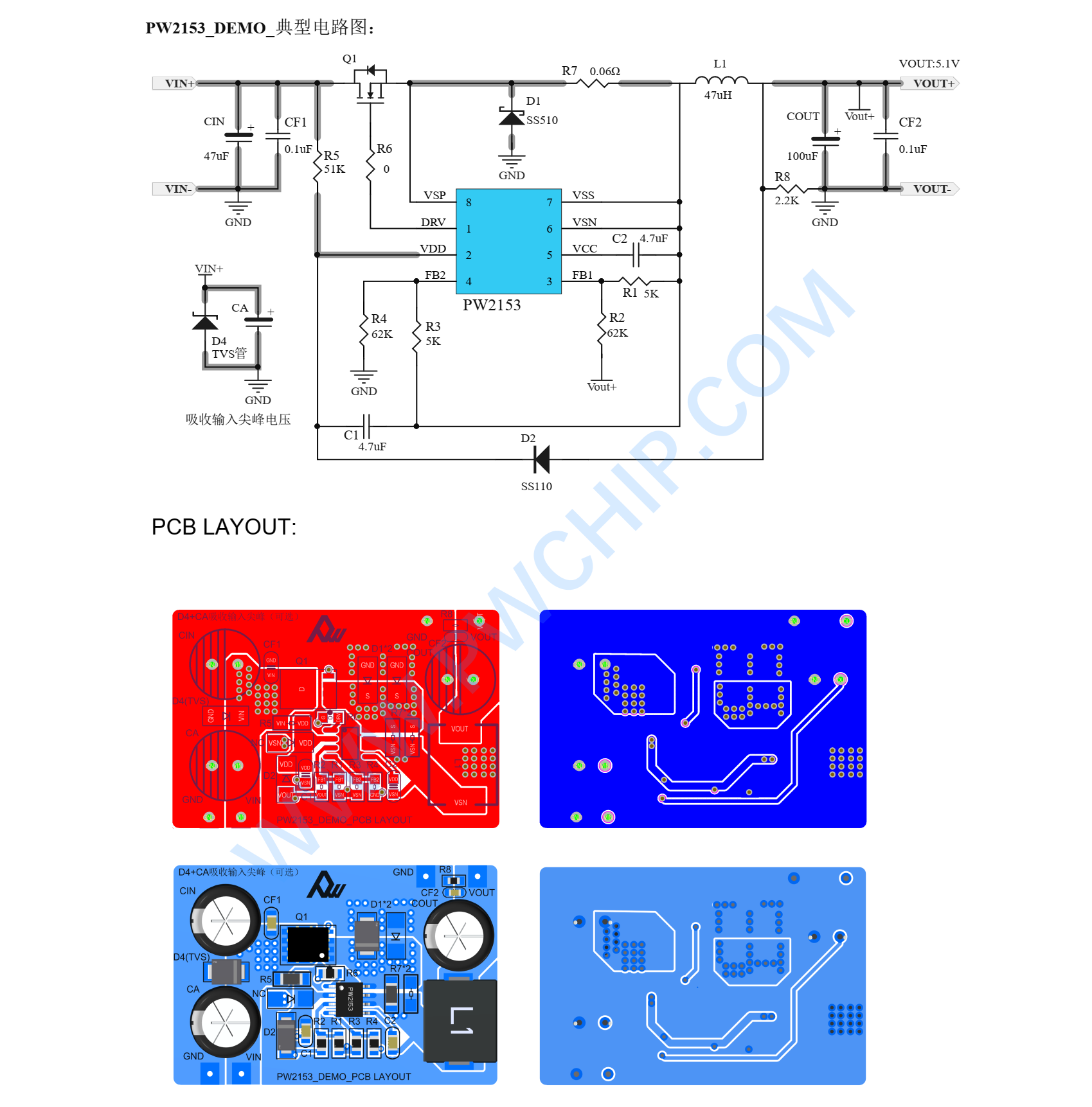

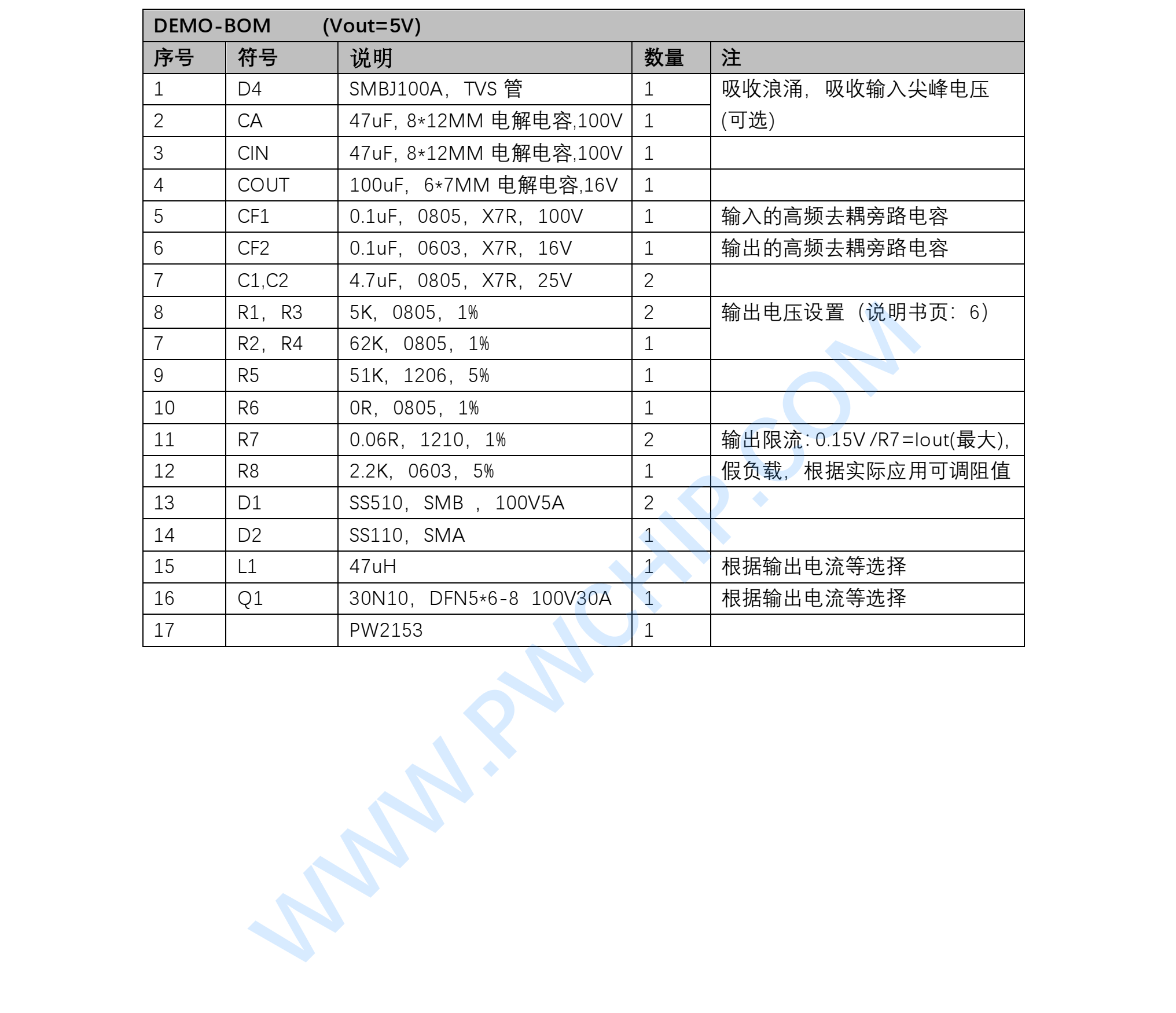

PW2153_DEMO_PCB.zip

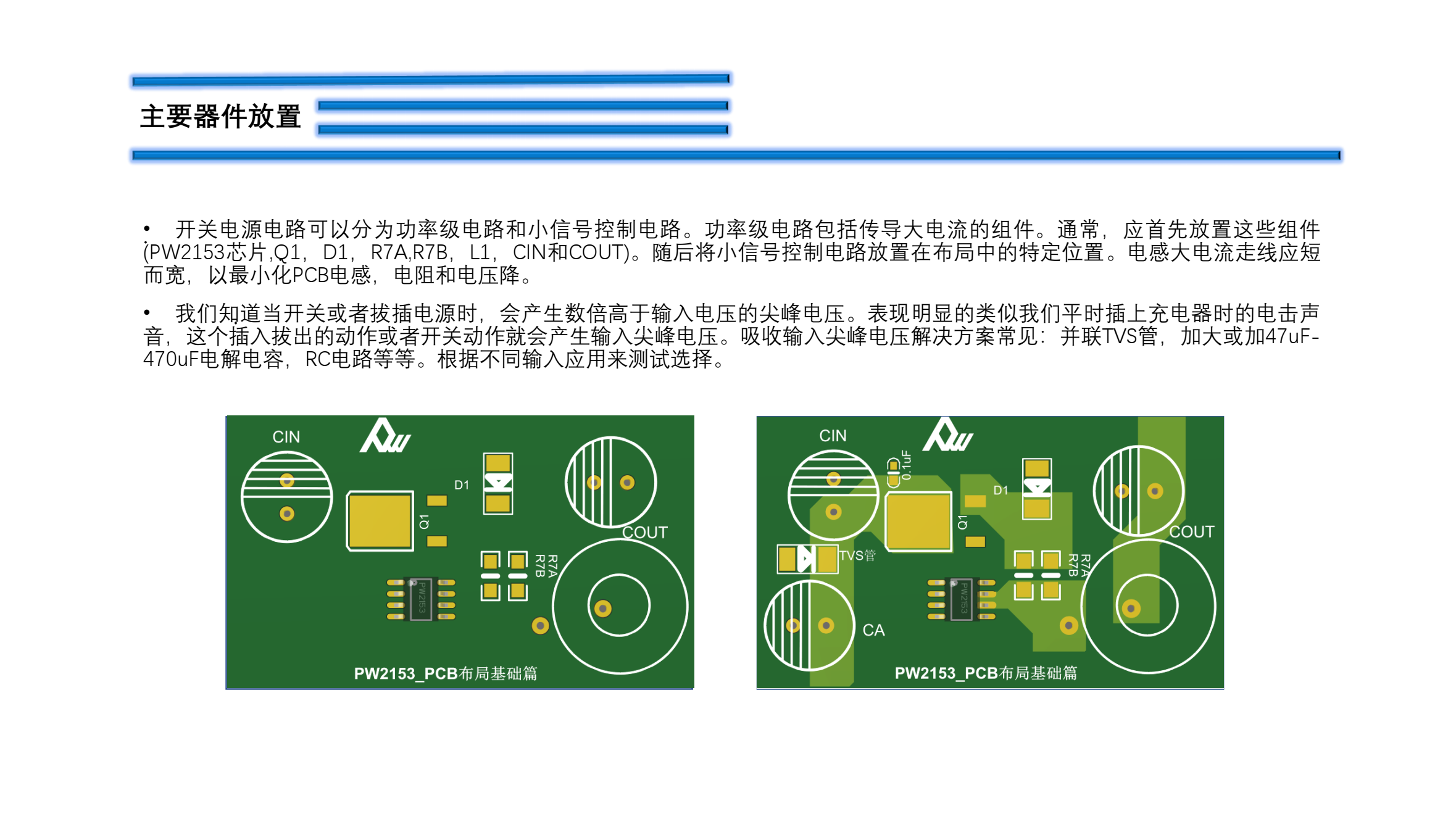

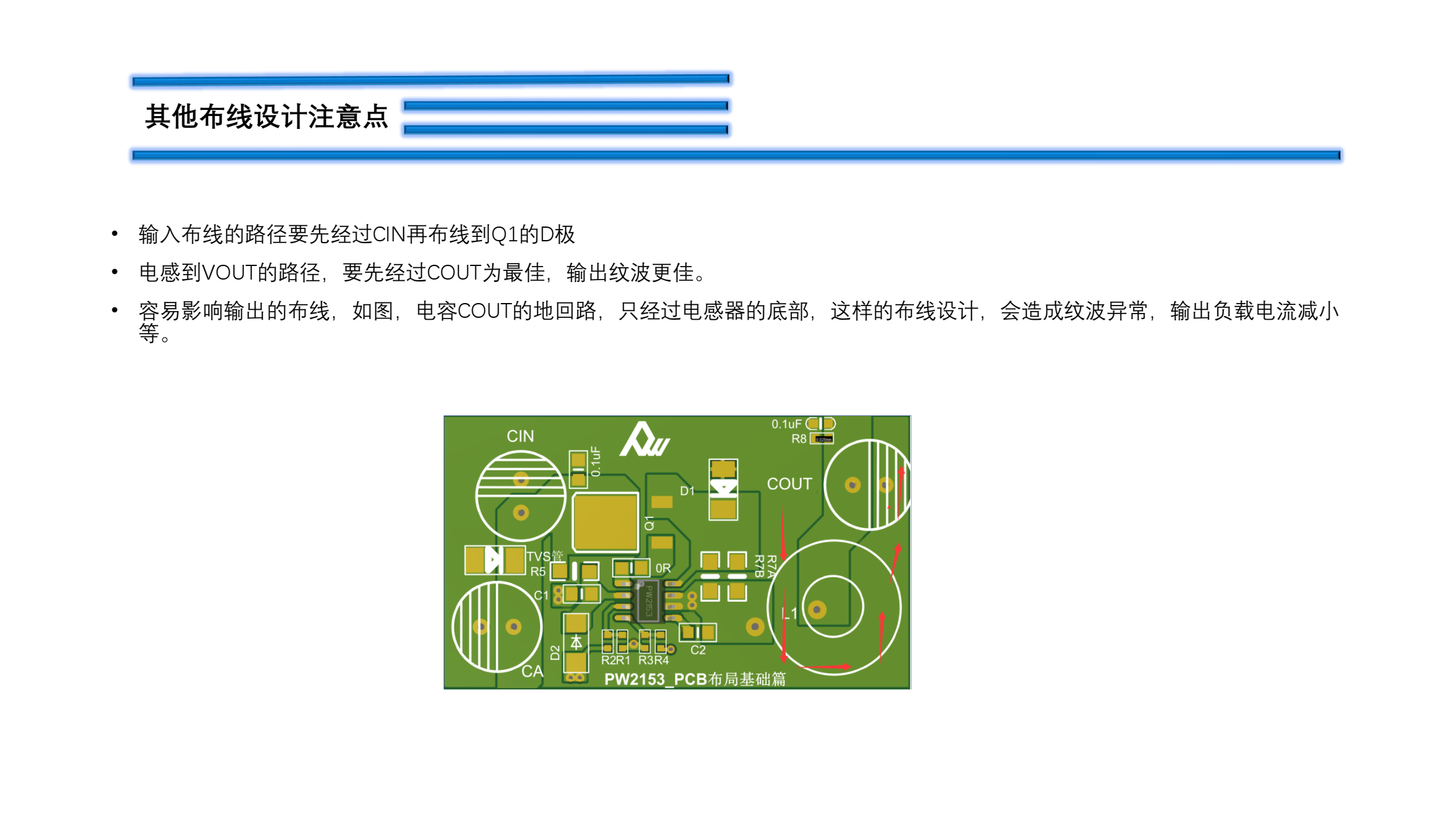

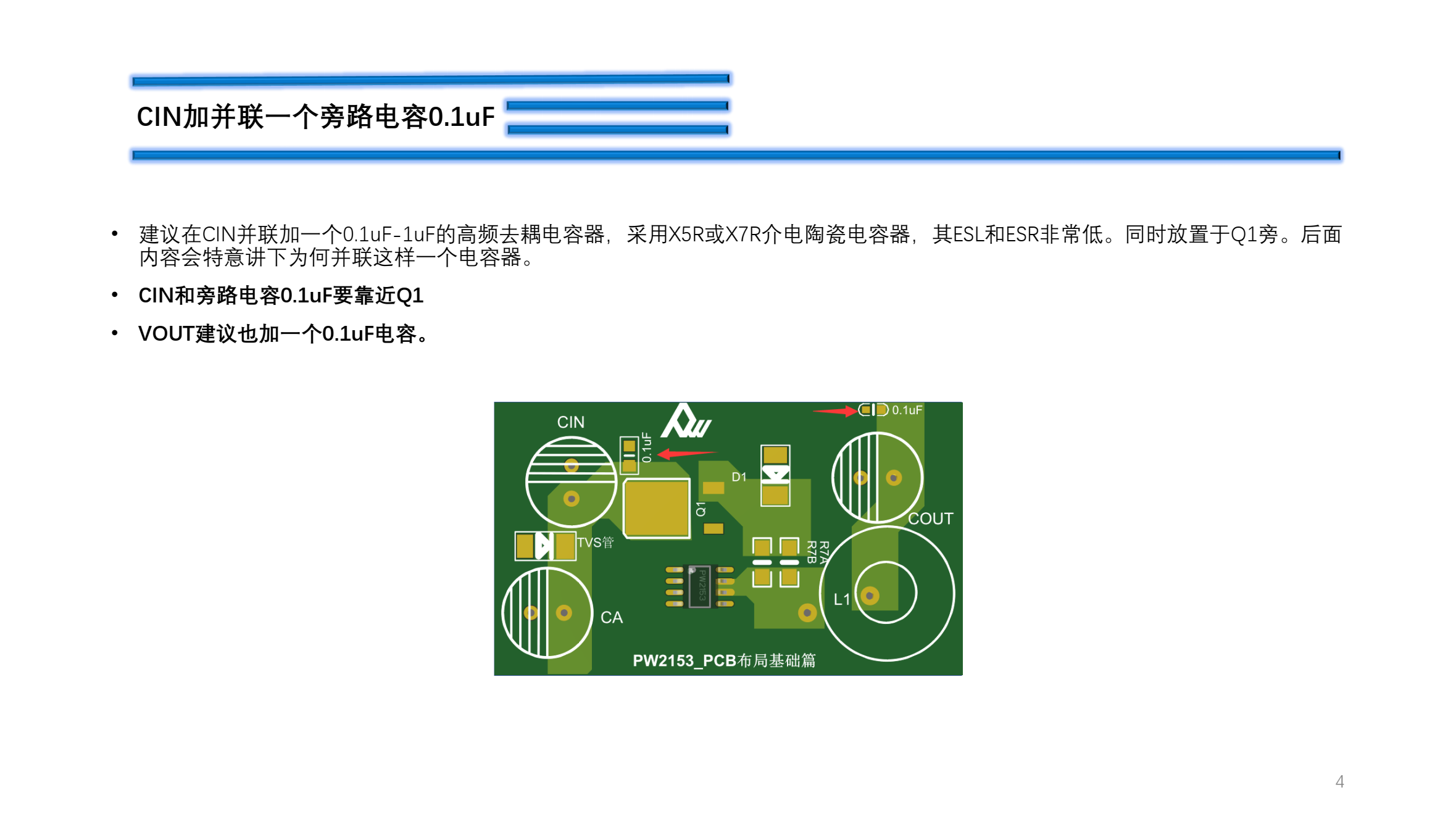

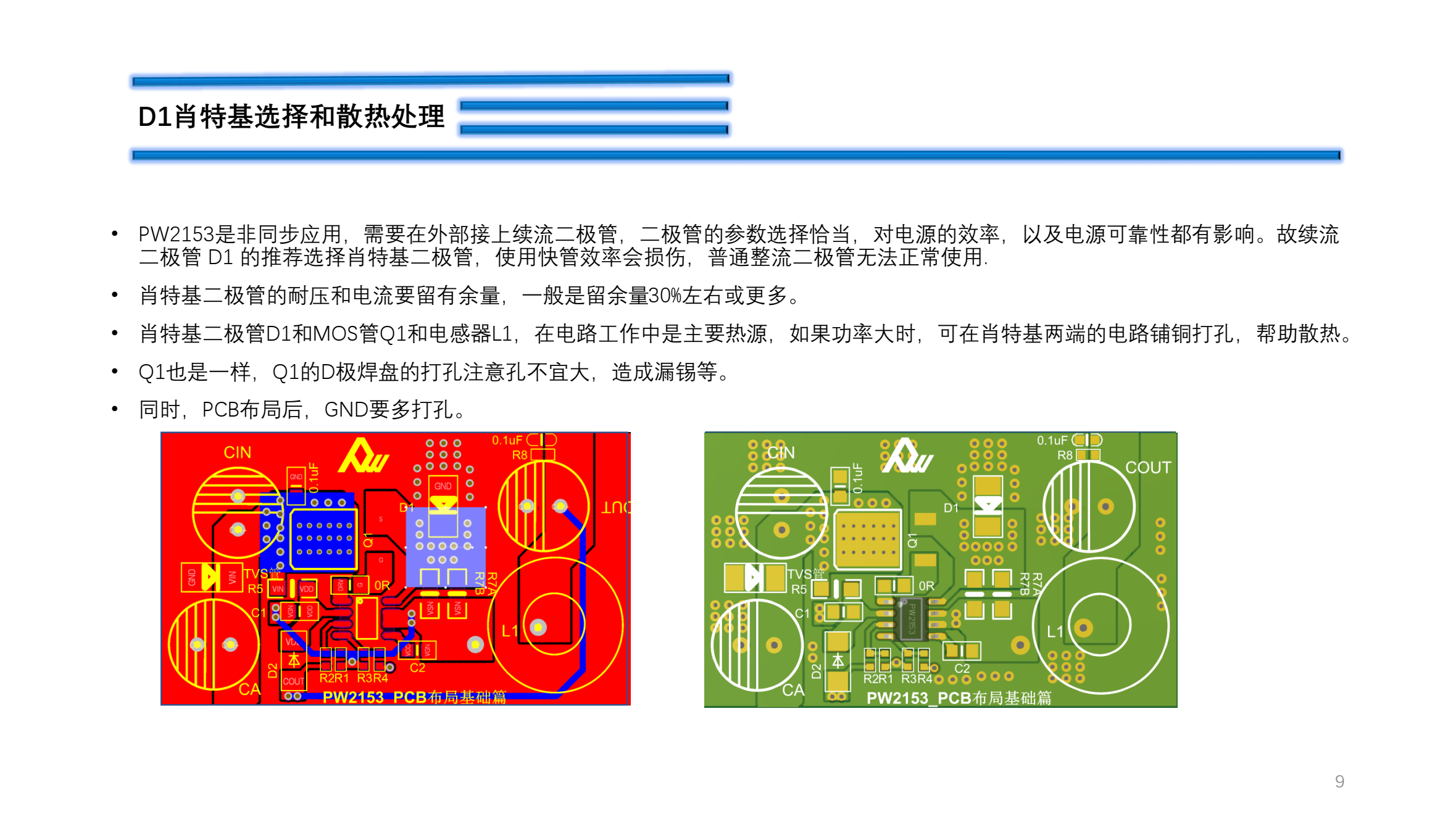

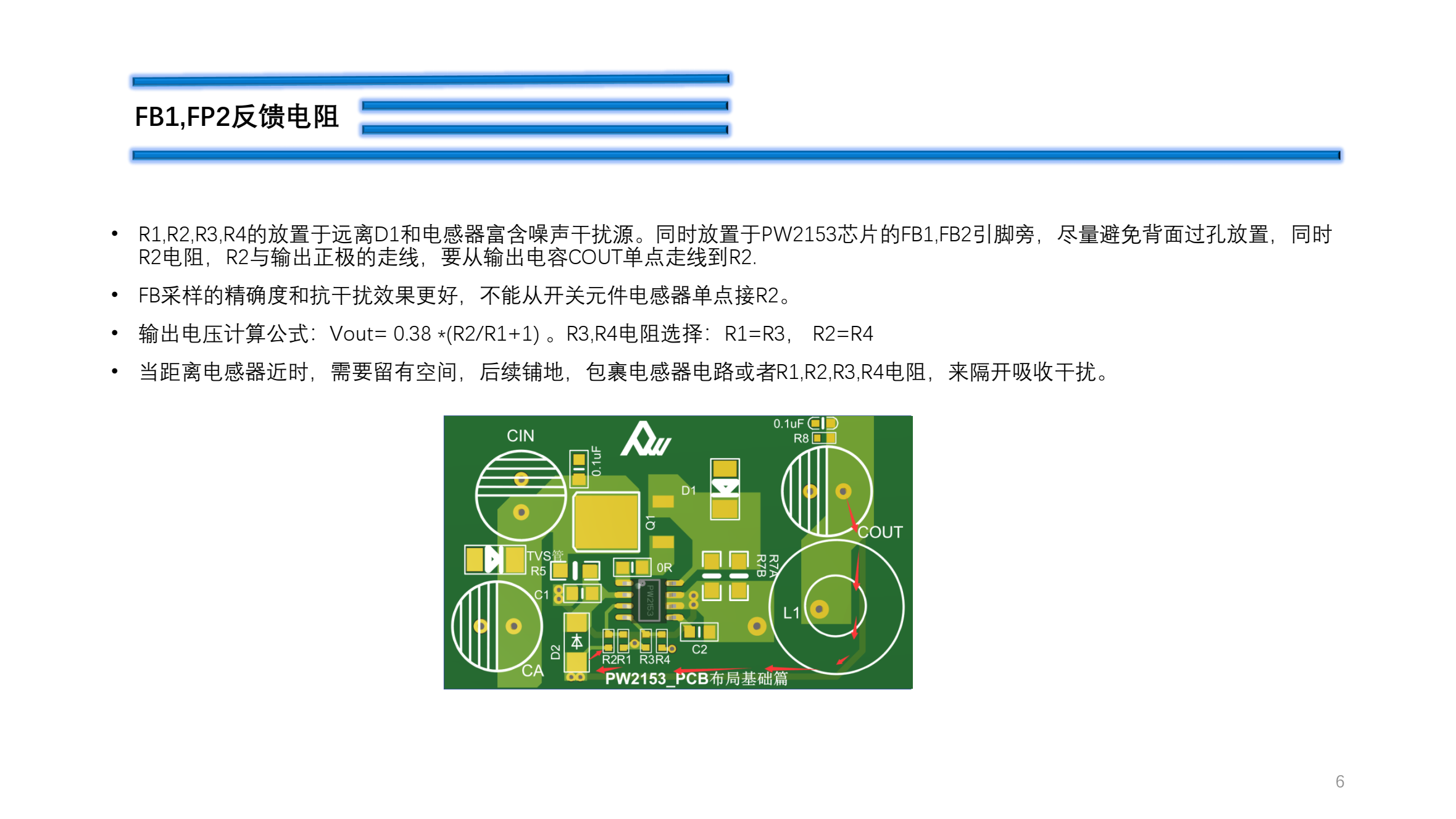

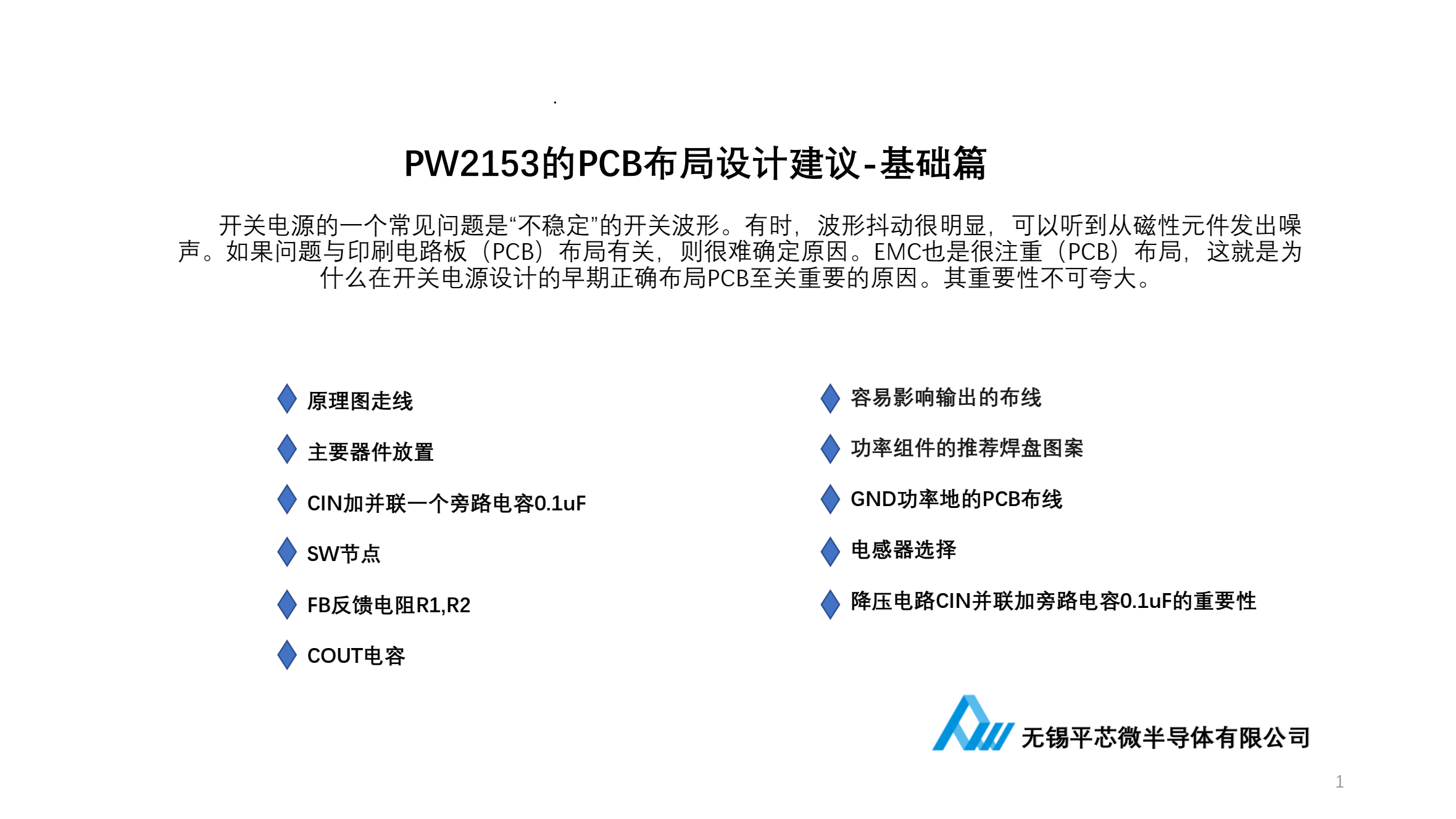

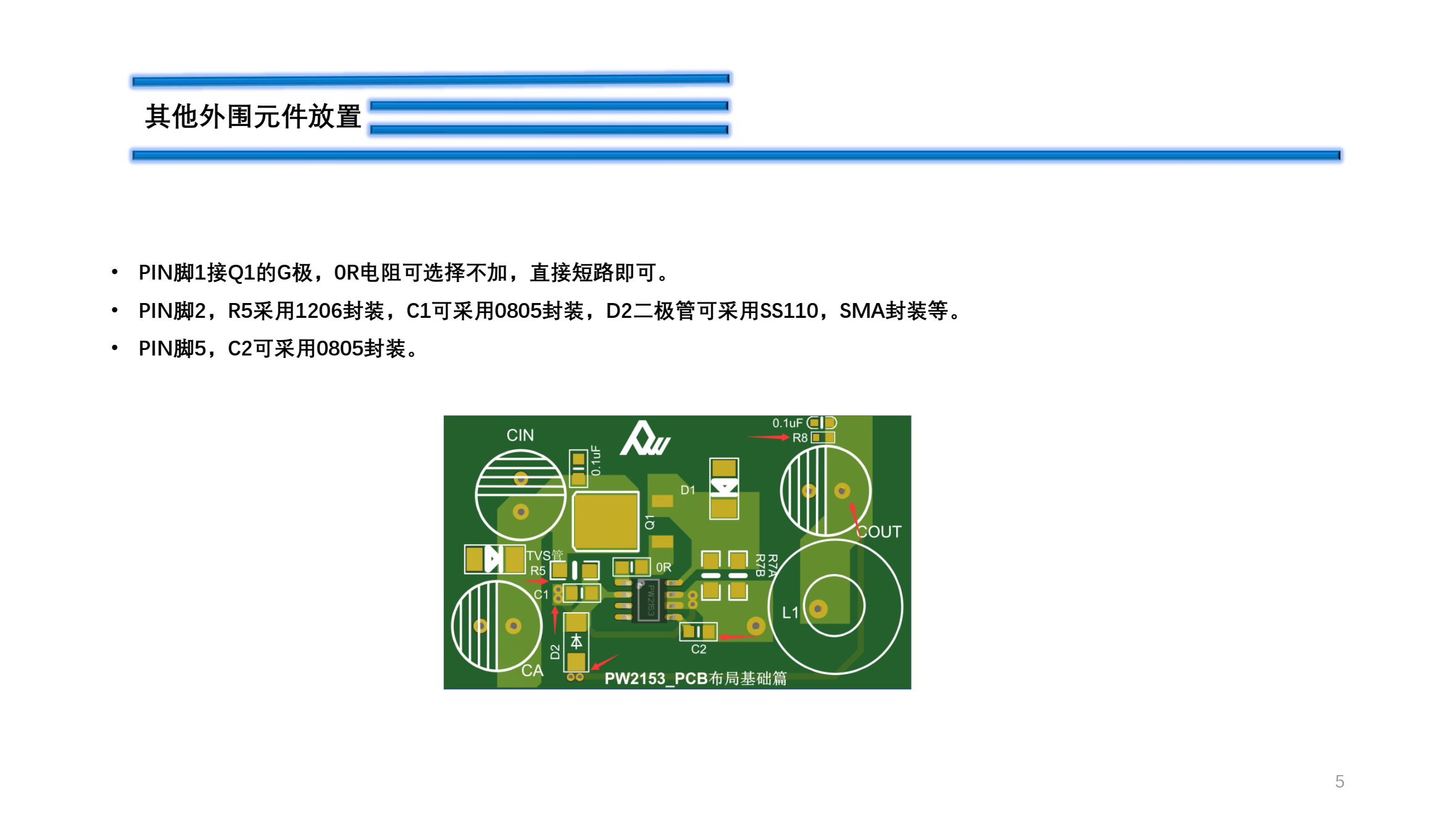

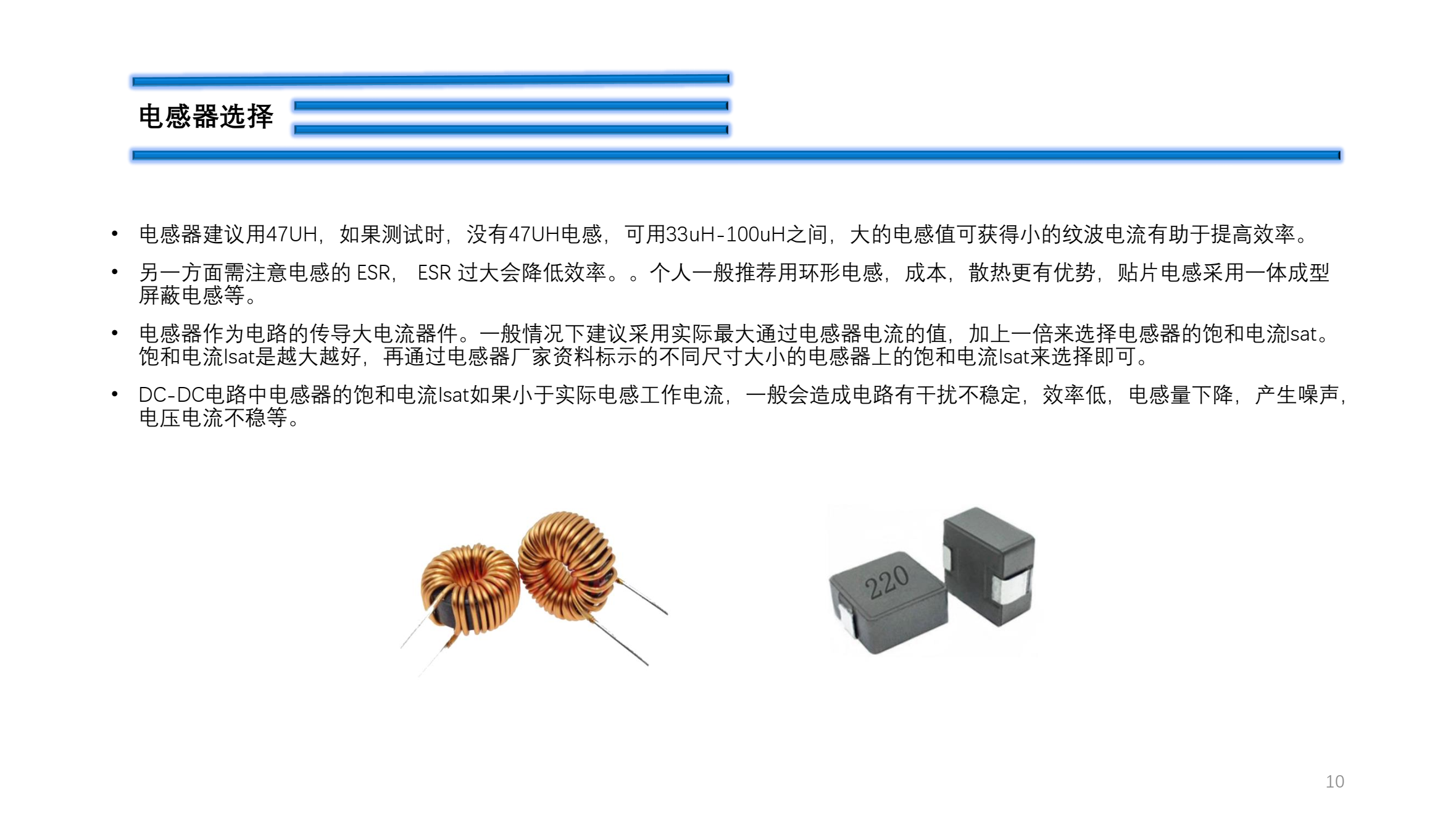

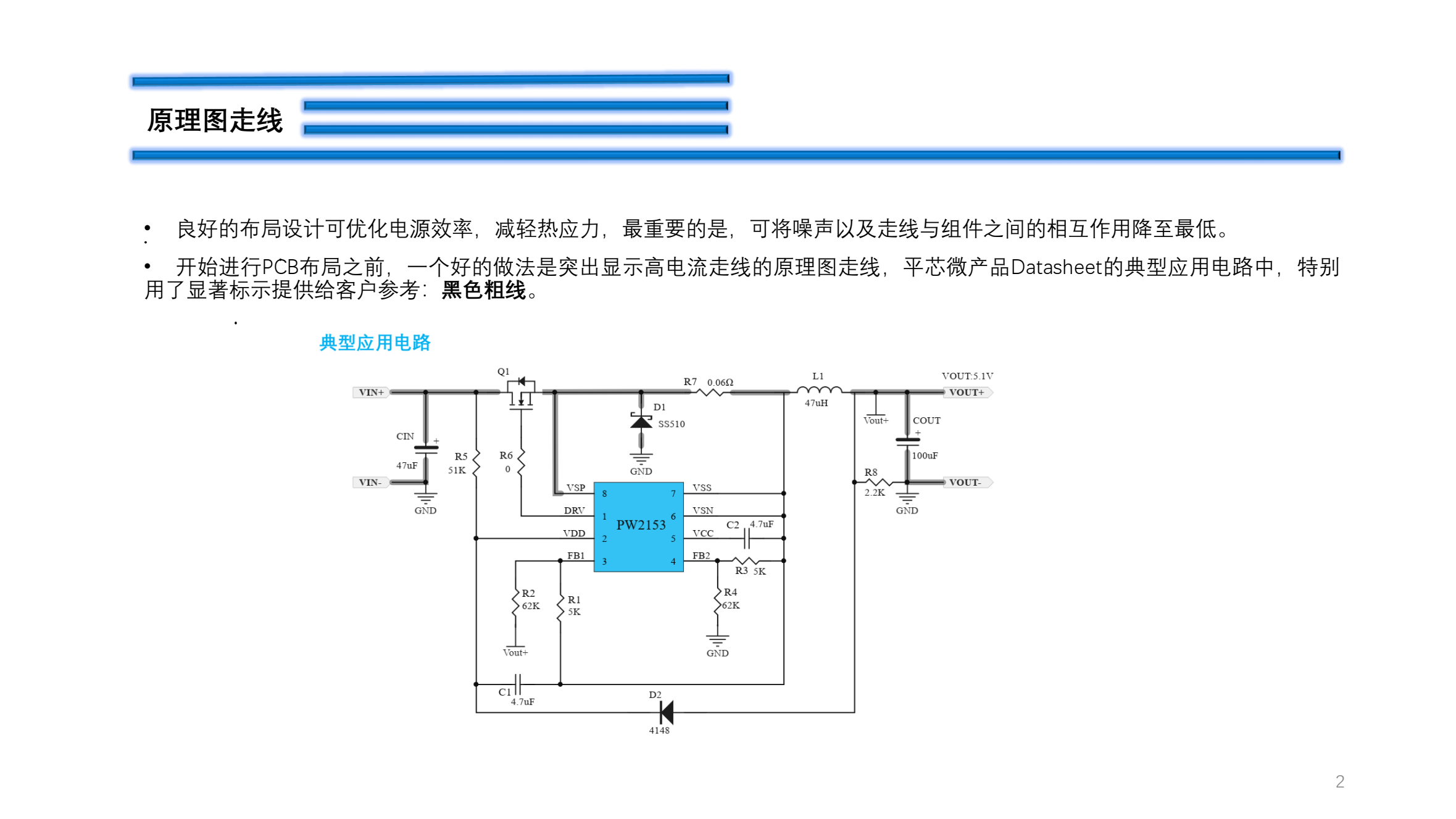

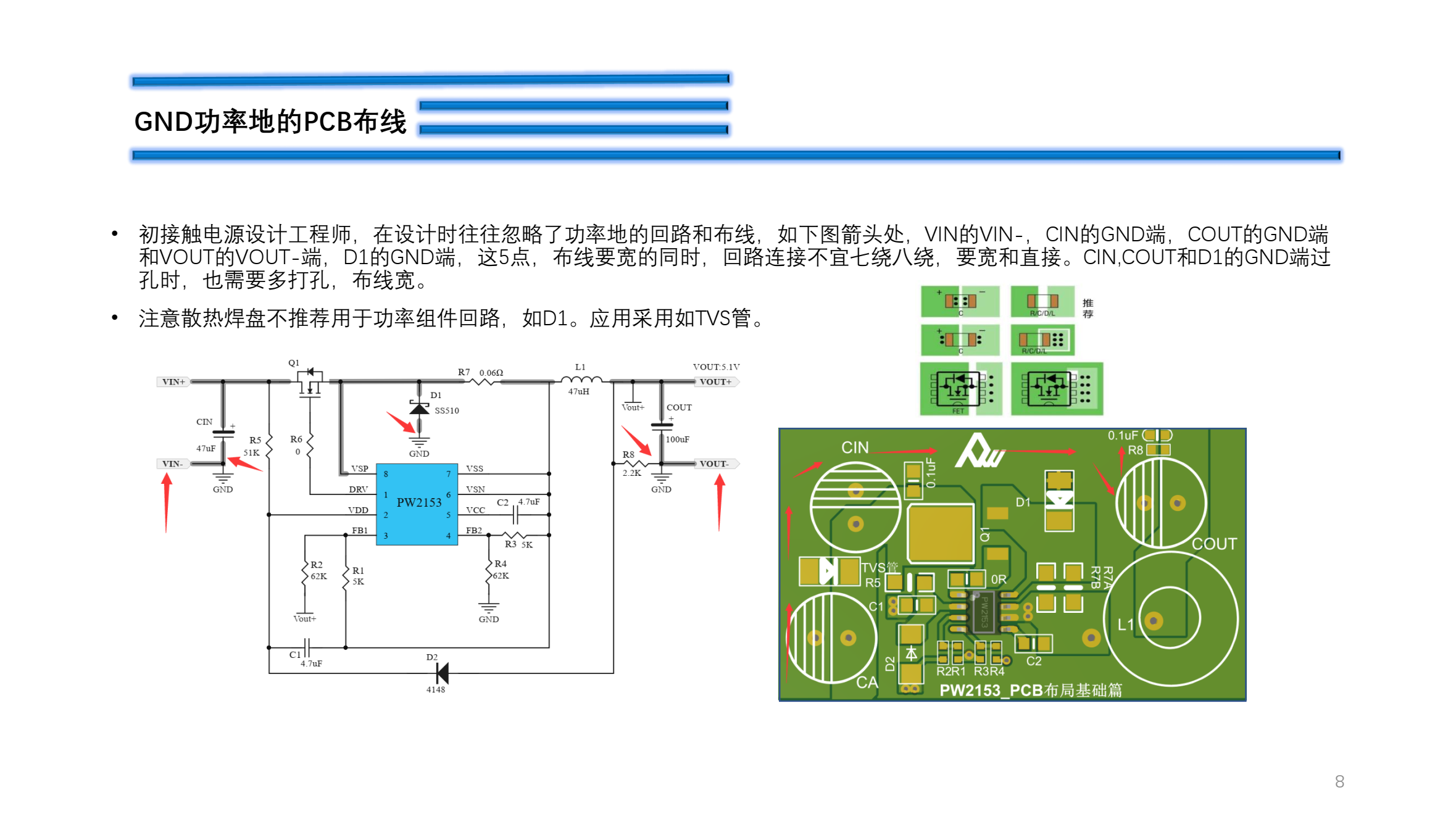

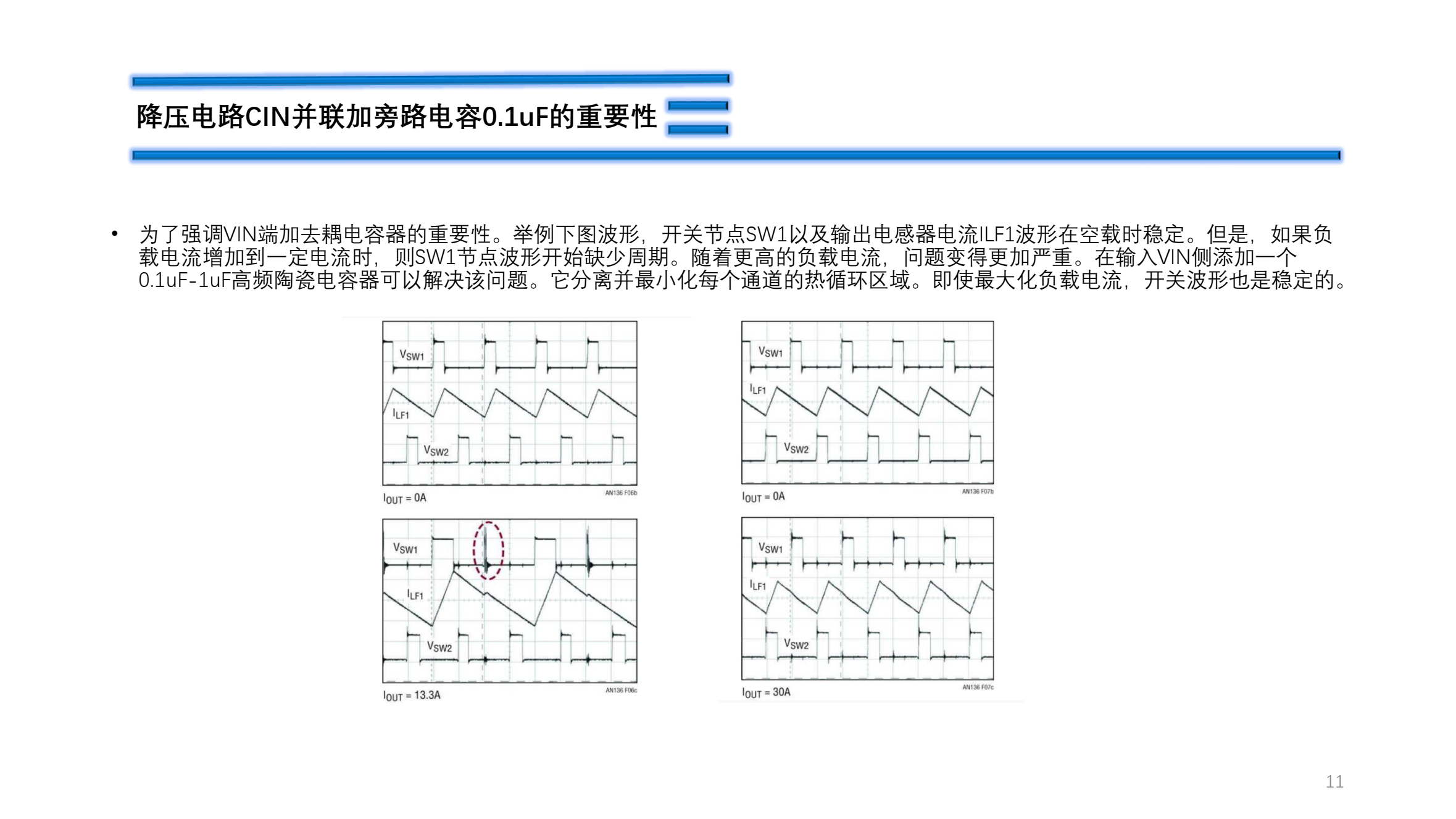

产品详情 PCB设计建议

发表评论
评论列表
谢工 2024-12-11 14:29:29
输出5V8A需要在哪些地方加散热片？
杨工 2024-12-12 18:51:14
MOS，D1二极管，R7电阻
谢先生 2024-12-06 10:46:35
请问PW2153支持12V输入，5V最大8A输出吗，大电流对元器件选型上有什么推荐吗
杨工 2024-12-06 15:57:28
支持，可以在技术论坛里面找下参考电路
万 2024-11-22 10:57:26
我们用的PW2153，输入45-55V，输出7-30V可调，用来驱动马达，用了一段时间发现输出在26V以上的时候芯片很容易损坏，测了一下芯片引脚，好像是芯片的5VLDO坏掉了，这个问题有什么办法解决吗？
杨工 2024-11-23 10:59:16
联系support@pwchip.com
徐亮丽 2024-10-31 22:25:35
有没有pcb图
楚先省 2024-09-24 14:14:33
您好杨工PW2153 输入12-36V 输出5V10A 或者20A能做到吗
杨工 2024-09-25 10:00:04
5V10A可以，20A不能
Blue Falcon 2024-08-30 16:15:07
我想用这个做成带有协议的手机100W快充，后面能直接加协议芯片
杨工 2024-09-04 10:12:48
这款不支持搭配快充，PW2153A才可以
东西南北中 2024-08-15 16:37:45
你好杨工想要PW2153A完整规格书，预计输入20-150V，输出12V8A原理图，改有怎么调配输出不同电压和电流，改变Cs多少阻值？及输出电压！谢谢了
杨工 2024-08-16 10:42:58
不符合输入范围
严先生 2024-08-10 11:18:54
输入32V-40VDC 输出24V 3A 可选pw2153吗？
杨工 2024-08-12 10:31:40
可以
王肿肿 2024-08-02 16:01:44
输出端100uf电容，我用1F以上的电容可以替代吗
杨工 2024-08-02 16:51:44
不能
阿炳 2024-07-30 20:10:32
如果不需要限流，可以把限流电阻R7去掉吗？
杨工 2024-07-31 13:08:11
不能
王工 2024-05-08 18:02:43
您好，输入60V+,输出12V10A可行吗？
杨工 2024-05-08 19:07:38
可以
卢工 2024-03-21 17:28:22
杨工，我做的输入12V 输出6.6V 10A 发热非常严重，mos管和二极管还有电解电容都会发热，估计在80°往上。pcb布局就按照建议的布局，MOS管用的 AOD4184L 40V 50A 二极管用的SS1045 45V 10A，电解电容是25V 100uf ，其他外围电子元件耐压值均在25V以上，不知是什么原因引起的。
杨工 2024-03-22 00:27:55
二极管需要多个并联，MOS采用TO220封装加散热片最好，主要热源二极管和MOS和电感。80度正常差不多，需要加散热片
叶炳毅 2024-03-18 10:43:42
杨工，你好，我需要：PW2153输入15-30V，输出12V 5A /12V 10A需要恒压，原理图和PCB文件
杨工 2024-03-18 16:42:14
输入不满足，输入需要17V起，参考这个链接https://www.pwchip.com/thread/359.html 把相关外围元件耐压改成50V-60V即可
卢工 2024-03-10 22:47:30
杨工你好，这款2153可以输出26V 10A的电压和电流吗？
杨工 2024-03-11 13:36:16
不能，最大输出功率不超120W
月夜忆 2024-02-22 09:50:54
请问PW2153在输入电压为42 V - 60 V，输入电流最大为8A，输出电压24V的情况下，可以输出电流至少为7A吗？
杨工 2024-02-22 12:25:59
PW2153只能适合做24V5A以下电流输出。抛开PW2153，你的 输入功率远大于输出功率，是可以的
宋工 2024-02-04 09:48:49
杨工 您好 请帮忙一下提供一下PW2153 做 BUCK-BOOST用法的原理图，24V转-15V
杨工 2024-02-18 10:12:18
不能做升降压
zander 2024-01-17 17:18:33
请问有48V转24V的原理图吗？如果用来做电源转换板输出四路24V可以带动吗
杨工 2024-01-18 16:20:08
输出可以并联，电流足够即可
张某 2024-01-24 14:13:29
好的，感谢杨工，可否提供一下有PW2153芯片48V转24V 3A的原理图，或者提供一下贵公司PW2153芯片57号板输出24V 3A的原理图和PCB文件？
杨工 2024-01-26 17:29:15
https://www.pwchip.com/thread/269.html
CSB99 2023-11-18 14:26:08
你好！问下PW2153 输出5V能做到5A的吗？
杨工 2023-11-20 13:40:39
可以
罗先生 2023-10-21 11:21:37
需求：PW2153完整规格书，输入20-100V，输出12V 7A 需要恒压，原理图和PCB文件
杨工 2023-10-24 18:30:57
https://www.pwchip.com/thread/359.html
111 2023-10-07 16:13:27
PW2153_DEMO_PCB用什么软件能打开，我用protel打不开
111 2023-10-07 14:59:13
PW2153芯片评估板怎么买，价多少
高工 2023-09-07 09:32:53
我想问一下，输入48v转24v输出，最大输出多大电流？可以输出10A吗
杨工 2023-09-12 17:59:35
输出120W以下，10A不支持
郑志红 2023-09-05 19:57:52
大神好：如果用这芯片大范围DC输入防反接好处理吗？输入72V输出24V5A,打算用这芯片做几款产品，谢谢回复。
刘先生 2023-08-28 14:27:47
你好。请问假负载可以去掉吗？
杨工 2023-08-30 10:24:17
不能
刘先生 2023-09-01 11:10:44
请问假负载的阻值如何计算？
赵工 2023-06-08 10:15:36
您好，请问如何实现关断功能，可以强制断开VDD或者DRV引脚实现关断功能吗？
杨工 2023-06-09 13:14:43
https://www.pwchip.com/thread/326.html 这个链接有
王工 2023-05-26 14:13:00
杨工，你好，PW2153的的1脚（DRV）,加MOS，用单片机控制做使能脚（EN）,发现始终无输出电压
杨工 2023-05-29 13:21:21
不能，外加MOS电路控制2脚VDD
张工 2023-05-10 14:49:02
还请发一份输出5V的PW2153的原理图
UA 2023-05-13 10:49:25
https://www.pwchip.com/forum/ 链接有
王工 2023-04-13 11:03:28
你好，请问PW2153的1脚（DRV）可以用单片机控制，当做使能脚吗？
杨工 2023-04-13 13:27:59
可以，加MOS做控制
赵工 2023-06-08 12:34:59
请问是直接DRV脚对地控制吗？
杨工 2023-06-09 13:16:14
https://www.pwchip.com/thread/326.html 链接有
旭日东升 2023-04-03 13:24:16
你好，2153可以做28V/5A输出吗
杨工 2023-04-03 14:48:45
不能，120W以下
牛朝伟 2023-03-23 15:52:19
杨工，你好，我这边是72V-84V的锂电池供电，输出24V,和12V，最大电流分别是多少，电感的取值有什么计算公式吗
罗铁柯 2023-01-09 11:13:58
你好，PW2153_DEMO_PCB的解压密码www.pwchip输入显示说密码错误。正确密码是多少。
杨工 2023-01-11 14:55:48
www.pwchip.com
芎芏 2022-11-21 21:30:55
PW2153芯片如何实现恒流模式和恒压模式，可否给比较明显的设计与原理图，数据调试方法
夏 2022-11-06 10:09:51
我想要一份输入20~48V，输出5V 1.5A左右的PW2153原理图，感谢。
杨工 2022-11-07 10:24:27
这个用PW2902更方便
chen lv 2022-11-03 17:07:16
杨工您好 我想请问一下 输入48v 输出24v 最大电流是多少 可以达到8A吗
杨工 2022-11-03 23:57:54
120W计算
夏武 2022-11-03 14:12:45
杨工请问我选择PW2153，输入48v，输出24v 最大可以输出多少A
杨工 2022-11-03 23:56:59
5A
张先生 2022-09-15 13:34:00
PW2153支持77-140V输入，输出24V2.5A吗？mos管选用15N15，稳压管选用28/30V吗？
杨工 2022-09-16 14:50:45
输入电压太高，建议120V以下应用
梁 2022-09-06 22:13:04
杨工你好，使用PW2153可以实现12V转5V，5V输出8A吗，我看介绍支持5V/3A,或者是否有其他合适推荐， 谢谢
杨工 2022-09-13 15:26:06
可以
孙工 2022-08-17 18:31:01
杨工，您好，如何我用这个芯片后面接一个快充的协议芯片的话，因为快充是会改变电压的，我是把协议芯片出来的信号同时接到FB1与FB2吗？但我看R1/R2/R3/R4那里的接法很奇怪，不知道能不能接到FB1与FB2？
杨工 2022-08-17 23:32:38
不支持搭配快充芯片使用
陈连章 2022-08-16 16:07:49
PW2153,输入18-36V，输出12V，最大电流能做多少安
杨工 2022-08-16 16:16:45
8A
陈行钦 2022-08-08 16:14:49
杨工请问这个并联几个mos管的话电流可以做到20A吗
杨工 2022-08-10 13:45:32
不能，输出电压告时，建议输出功率也最大120W
陈连章 2022-07-25 08:41:41
Pw2153 的PCB文件能发给我一下吗？
杨工 2022-07-26 14:12:57
可以直接下载
安信 2022-07-10 20:39:50
杨工，您好，这个芯片可以输出48V的电压吗？看你们规格书写的是30V
杨工 2022-07-11 12:35:38
不能
申工 2022-06-08 10:56:23
杨工，您好，我需要咱们PW2153规格书上说的那款12V10A的，目前想输入48V，输出12V10A，有可以参考的原理图吗？
杨工 2022-06-09 23:30:01
可以
申工 2022-06-10 09:31:54
杨工，那辛苦您给我发一份，输入48V 输出12V 10A 的原理图
杨工 2022-06-15 15:15:47
https://www.pwchip.com/thread/197.html 参考链接，MOS要注意VGS（th）不超过最大3V， 内阻要小， Qg也要注意， 要加散热片 100W输出，MOS和D1二极管发热
申工 2022-05-20 15:56:09
我需要PW2153.输入48V，输出19V5A的原理图，可以给我一份吗
杨工 2022-05-21 11:15:36
https://www.pwchip.com/thread/200.html
wechat_61c537d51af20 2022-05-20 15:55:19
杨工，您好，我需要PW2153.输入48V，输出19V5A的原理图，可以给我一份吗
杨工 2022-05-21 11:15:43
https://www.pwchip.com/thread/200.html
岳宏伟 2022-05-16 15:25:52
你好杨工：我需要PW2153规格书，输入20-80V，输出12V5A原理图 能给我一分吗
杨工 2022-05-17 13:32:56
https://www.pwchip.com/thread/197.html 在链接中
李工 2022-03-21 14:53:47
杨工你好，我现在有个项目，需要输出±15V，这个芯片可以负压输出吗？VDD电源和反馈如何做？
李工 2022-03-21 14:55:58
我的输入24-28V，输出±15V2A
杨工 2022-03-21 15:10:55
可以
杨工 2022-03-21 15:11:16
只能正输出，不能负电压
李工 2022-03-11 10:59:15
48V转24V，输出空载电压高，约25V，怎么解决
杨工 2022-03-11 15:33:03
输出有线补偿功能，应该是正常的
杨先生 2022-03-03 17:55:28
请问不同输入电压下，R5应该如何选择？
杨工 2022-03-03 18:50:30
一般50-80K左右，输入电压高，就高点
杨先生 2022-03-03 14:04:09
请问是否可以提供150V的典型应用电路图
杨工 2022-03-03 18:51:01
不支持极限参数应用，应预留最低5V余量
杨工 2022-03-02 10:11:44
规格书中，“绝对最大额定值-VDD端最大电压”值为33V，请更正
杨工 2022-03-02 10:19:53
没错的，VDD不是直接接电源的
郭工 2022-02-24 14:35:35
这个能用来输出50V吗
杨工 2022-02-25 12:38:31
不能，最高30V
李凤河 2022-01-25 14:26:27
输入42-55VDC，输出24V5A是否可以使用？功率有点偏大
杨工 2022-01-26 10:40:40
120W最大，可以
赵 2022-01-08 11:11:04
PW2153的哪个脚能够作为enable信号做开关控制吗？
杨工 2022-01-08 19:50:36
https://www.pwchip.com/thread/47.html， 参考此帖子的交流与回复
董 2021-12-31 16:42:20
Q1用irfh5210可以代替吗，12v转5v，3a
杨工 2021-12-31 17:43:10
可以
胡工 2021-12-13 14:40:43
杨工，你好！我输入DC48-96V，需要输出DC（0-12V）3A对的参数，请问是不是将FB1,FB2下拉电阻同时改成可调电阻就可以了，那么使用电位器调节时，该电位器的阻值选多大合适？还有就是，BUCK电感用多大的磁环设计比较靠谱，谢谢回复！
杨工 2021-12-13 16:38:57
FB1,FB2电阻设置不同，不能用可调电阻，估计看规格书计算公式有写，电感铁硅铝电感，饱和电流5，6A以上即可
董 2021-12-31 16:46:57
你好杨工，你们电路中的q1可以用irfh5210替换吗？
12v转5v,3a电路！
还有再想问一下如果在12v到30v范围内输出5v，用这个的电路可以吗？还是说只能固定输入跟输出呢？
谢谢！
杨工 2021-12-31 17:40:39
哪款芯片？ 输出恒压，输入可变
史珉熙 2021-11-11 00:31:50
48V转12V/5Apcb布局建议
杨工 2021-11-11 22:30:32
链接有 PCB布局建议
史珉熙 2021-11-11 00:31:48
48V转12V/5Apcb布局建议
徐工 2021-11-02 18:14:27
请问这个是否可以稳定输出15V5A或者5V4A
杨工 2021-11-03 10:41:04
可以
李振 2021-10-19 16:53:31
贵司还有一款PW2902，请问下PW2902输入DC48V是否能输出DC24V/2A ? PW2153同问？
杨工 2021-10-19 22:09:56
可以
李振 2021-10-19 16:50:59
请问下PW2153是否能输出DC24V/2A ?
杨工 2021-10-19 22:10:08
可以
陈少 2021-09-10 09:25:26
PW2153_DEMO_PCB下载不了？积分不够？？？
杨工 2021-09-10 11:24:31
可能是，在技术区多评论，发发帖子就有积分了
乐乐 2021-08-12 09:03:13
你好，我的输入为150v，输出为12v，输出所需的电流为70A，请问我可以使用这个芯片进行并联扩流吗。
杨工 2021-08-12 10:35:13
不适合，输入电压150V达到了输入最大值，电流更大过大。
苏礼勇 2021-07-07 08:44:18
PW2153完整规格书,是否支持100%输出或LDO模式输出
杨工 2021-07-07 10:29:52
规格书，直接下载即可，你的100%输出是什么概念？ 你是想达到什么功能和作用？
赵杰 2021-07-01 07:55:07
PW2153完整规格书，输入20-80V，输出12V10A原理图和PCB文件最好
杨工 2021-07-01 11:40:12
规格书上面挂着的，自行下载，PCB文件也是
蒋思奇 2021-06-28 18:26:22
怎么购买
杨工 2021-06-28 23:26:37
请邮件至sale2@pwchip.com
黄工 2021-05-23 20:22:38
杨工，发邮件您了，期待您的回复。
兰先生 2021-04-27 17:14:13
48V降到20V,MOS怎么选择
杨工 2021-04-27 17:54:46
NMOS管，根据输入电压和电流选择，一般试试常用的15N10看看，再根据具体调整
田绍伟 2021-03-24 16:27:12
因产品需要使用buck降压产生19V@8A（用于计算机供电）；根据贵公司PW2153参数满足要求，有如下几个问题：
（1）电源输入为30V~48V的锂电池，该供电下载输出19V的条件下波纹是什么水平；（2）稳定输出8A条件下，其电路参数该如何设置；（3）根据我需求是否可使贵公司该型号电源
杨工 2021-03-24 21:57:57
请私信至support@pwchip.com
陈生 2021-01-22 21:19:02
您好，我想要一下你们的PW2153的pcb布局建议。
平芯微杨工 2021-01-23 09:35:15
PCB布局建议，请在网页点击（PCB布局建议）即可看到
黄 2021-01-05 12:39:13
PW2153完整规格书，输入20-80V，输出12V4A原理图和PCB文件最好
杨工 2021-01-05 15:15:27
请邮件我们，sale2@pwchip.com。
黎先生 2020-11-19 17:22:18
PW2153完整规格书，输入20-80V，输出12V3A原理图和PCB文件最好
管理 2020-11-19 18:25:02
可以
