PW1555

  • 型号 PW1555
  • 功能 可调OVP+可调OCP
  • Operation Voltage 2.5V~30V
  • Vout @TYP 3.6 ~ 13V
  • Iout @MAX ~4.8A
  • Vin OVP Threshold 6V / 7V / 14V

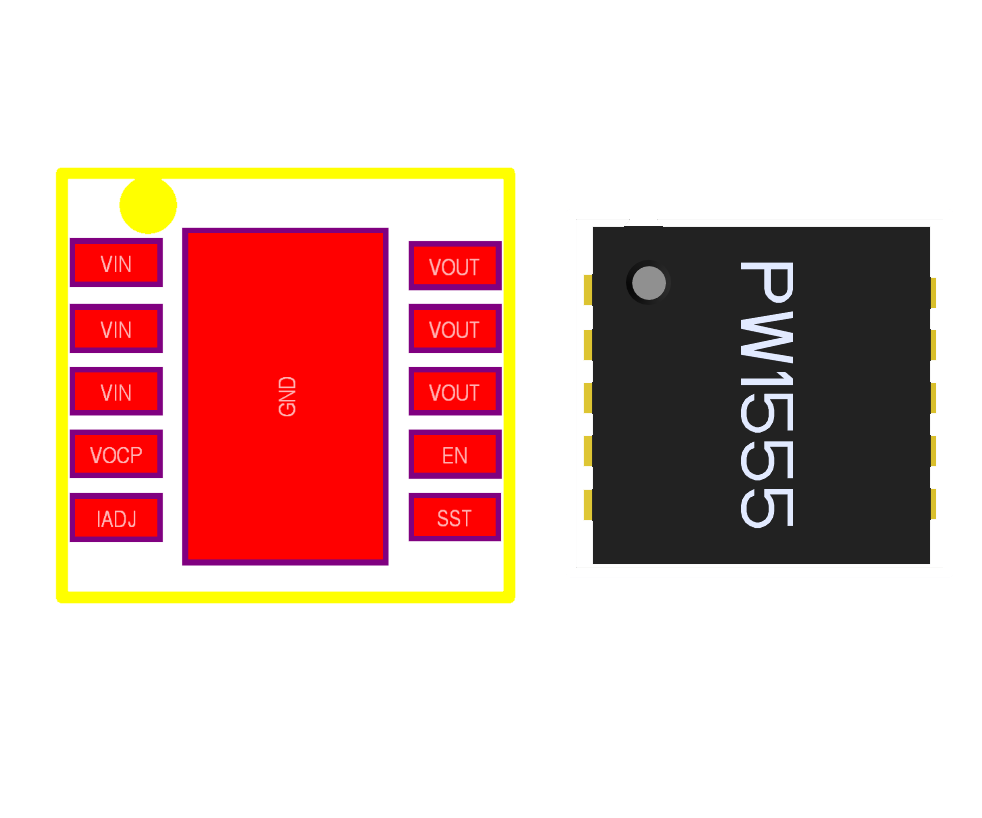

  • Package DFN3X3-10
  • 备注 宽电压的限流，过压，短路保护产品
  • 生产 量产

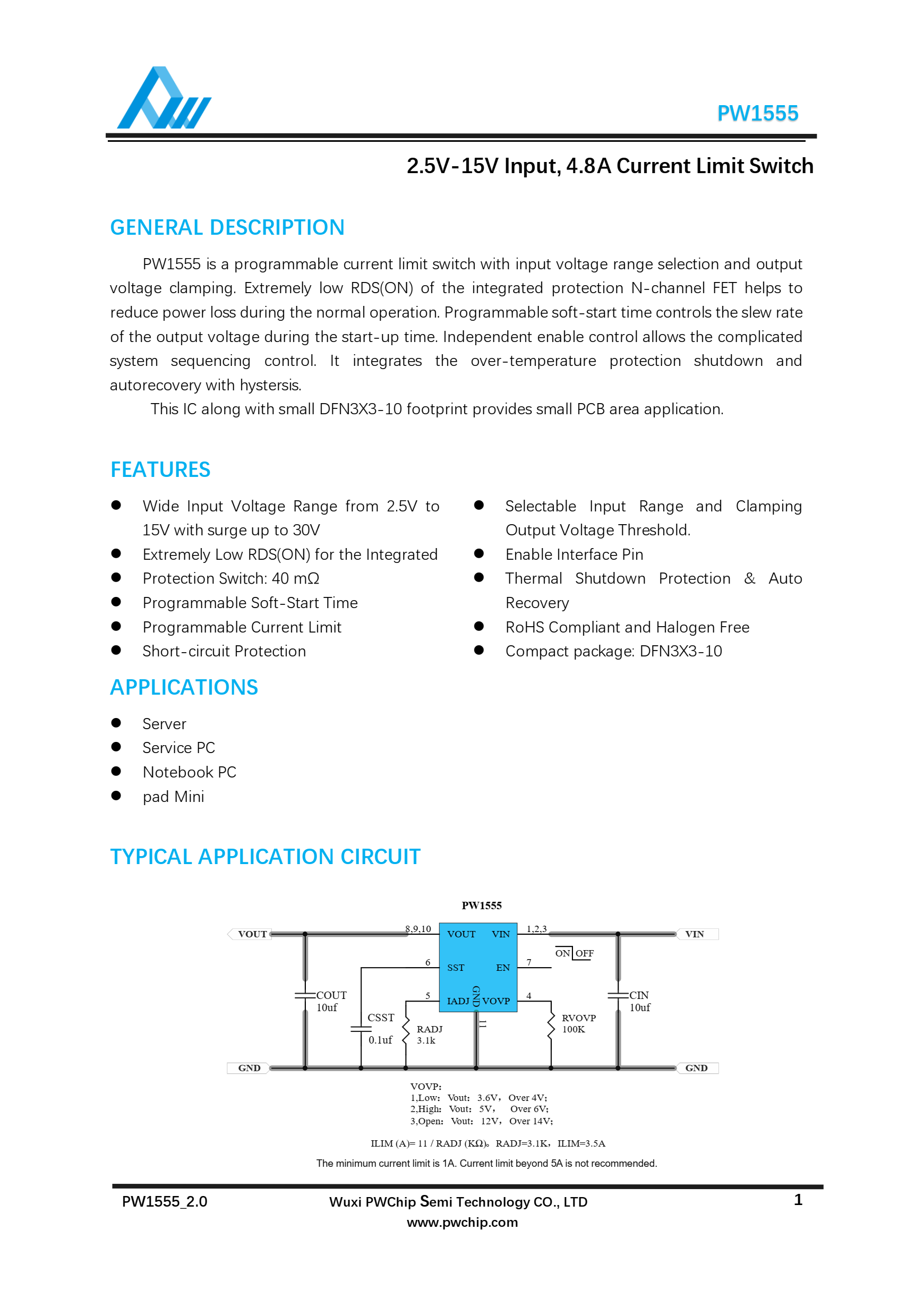

PW1555_datasheet_www.pwchip.com.pdf
产品名称的PCB封装库3D.zip

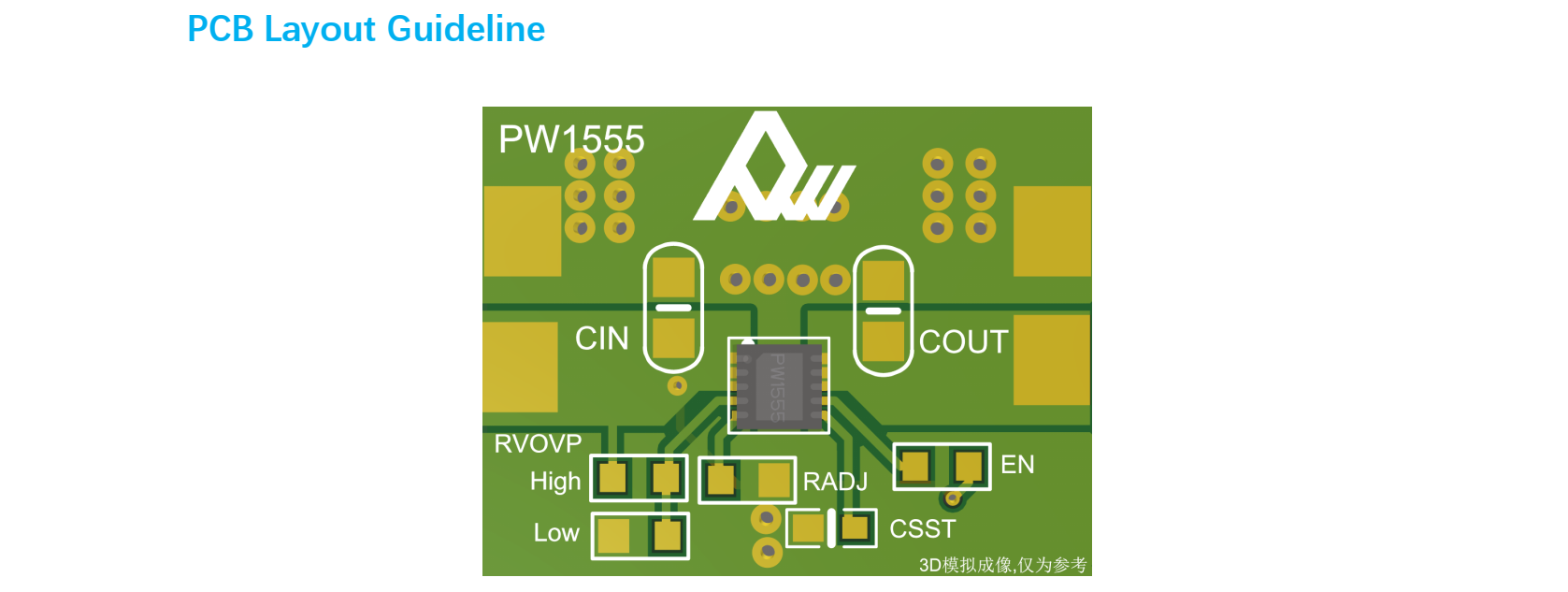

产品详情 PCB设计建议

发表评论
评论列表
121 2024-05-28 09:27:05
您好，贵公司有5-12v输入防反接过压过流短路保护的芯片吗
杨工 2024-05-30 00:02:40
PW1558A 双向输入输出，双向有短路保护
黄 2024-05-06 20:17:30
本司是诱骗電壓12 v和定電流2.5A，usb type-c 接線輸出功能，
PW1555能不能实现
J 2024-03-28 18:42:31
12V1A模式输出，不经过限流电阻，可以直接给超级电容充电吗？
杨工 2024-03-29 10:07:19
不能
Jerry Guo 2023-11-12 12:06:59
PW1555是否可以实现放倒灌
杨工 2023-11-13 11:21:24
不能
王工 2023-09-13 09:37:45
保护芯片放在板卡入口，VIN 12V,VOUT 为12v，电流2A,保护芯片后级为DC-DC芯片。此场景OVP管脚设为OPEN吧？pw1555与PW1558哪个性价比和成熟度高？谢谢！
杨工 2023-09-14 16:28:18
是，都成熟的
武工 2023-07-12 10:20:29
请教一下，PW1555用于12.8V输入12V输出上，设定限流值2A，如果超过2A时，芯片停止输出还是以2A继续输出呢？
杨工 2023-07-14 16:20:48
停止输出
康荣业 2023-06-05 12:10:09
杨工，我用PW2609A作开关，输出短路直接把前面输入的电源给烧掉了；请问如果用PW1555可以吗？能做到输出端短路保护的功能吗？--不会烧输入端的电路
杨工 2023-06-05 23:51:13
那你的输入电源是什么？ 这个不好说了，这个跟你输入后面电路关系比较大
俞 2023-05-08 14:44:06
针对12V输出或者5V输出，最大持续工作电流<2.5A，输出可能搭接最大电压80V左右，该芯片能否满足要求，并且过流、过压或者短路后持续关闭还是打嗝模式
UA 2023-05-13 10:50:23
80V输入，不符合
1111 2023-04-10 18:42:22
为什么带载后输出电压由5V降到3.6V左右？
杨工 2023-04-11 09:49:18
可能是过流，或者VOVP设置错
1111 2023-04-11 13:14:57
负载最大电流是2A，电流调节电阻值是3K，VOVP经4.7K上拉
1111 2023-04-10 18:41:43
输入输出之间需要有电压差吗？可以输入5V、输出也是5V吗？
杨工 2023-04-11 09:50:09
电压差是肯定存在的，芯片内阻40mΩ
户工 2022-12-23 16:04:37
PW1555过流功能怎么没用，是电路不对，还是没有这个功能
杨工 2022-12-26 10:40:49
都有可能，或者焊接不良
潘工 2023-04-03 22:27:51
用PW1555做4.2V\1A,5V\1A,13V\1A外围参数怎么选
杨工 2023-04-07 23:24:56
PW1558适合
潘工 2023-04-03 22:26:58
用PW1555做4.2V\1A,5V\1A,13V\1A外围参数怎么选
王俊哲 2022-12-19 15:56:32
输入工作电压在8V，输出电流在0.1mA时。请问PW1555静态功耗是多少uA？
李生 2022-12-14 15:40:40
我需要 PW1555 贵公司有这个货嘛
杨工 2022-12-15 11:20:48
正常供应
杨工 2022-12-08 00:25:24
可以用在9V上面吗，输出9V
UA 2022-12-09 14:37:41
不能，9V要1558
陈工 2022-11-18 10:36:03
这个芯片输出具有防倒罐能力吗
杨工 2022-11-19 14:20:03
没有，pw1558就有
李 2022-10-08 11:17:01
你好，可以两个13.6V 4A电源分别接在1555的两个输入端，输出端直接并联在一起可以做成一个12V 8A的输出效果吗？
杨工 2022-10-08 16:46:45
不能
徐 2022-09-06 19:22:16
EN不拉高，是输入端与输出端断开（相当于断路），还是直通（相当于短路）？
杨工 2022-09-13 15:26:17
无输出
郑 2022-08-09 14:18:05
好像输出不是12v啊
杨工 2022-08-10 13:44:23
三个电压档位设置，VOVP脚
陈香 2022-07-15 15:25:11
请问是只能在三挡分类电压里面吗？只能使用其中的一档?
杨工 2022-07-15 15:51:26
是
白工 2022-06-10 18:12:37
补充一下，我们一是作为负载开关用，二是在设备附件热插拔的瞬间起到对电池输出限流的作用。
白工 2022-06-10 18:06:09
买来几片试试，本以为就是负载开关，主要是限制开机瞬间的电流冲击，没想到只能在指定的3种电压小范围内可以用，我们2节锂电池（8.4V）的方案不在电压选择范围内。真不知道厂家为什么要这样限制？或者是不是还有个只限流不限制电压的版本？
刘生 2022-05-18 13:10:46
请问有业务联系方式嘛
杨工 2022-05-18 15:53:55
sale2@pwchip.com
fallon 2022-05-09 17:21:45
短路保护和过流保护的相应时间多少?
力哥 2022-03-09 16:06:55
PW1555可以做12V5A输出吗？
杨工 2022-03-10 11:08:40
有点极限，建议4.5A最大
t 2021-12-28 22:43:02
请问pw过压过流防护芯片是否都具备防反接功能
杨工 2021-12-29 11:16:33
输出有
陈工 2021-11-12 10:41:04
补充一下
4. 反应时间多快？
5. 限压限流的精度是多少？
杨工 2021-11-13 18:00:00
规格书的特性表有
陈工 2021-11-12 10:33:29
1. EN不拉高是不是相当于导线？
2. 过压或过流后芯片有什么动作，有没有通知系统的引脚或其他方式
3. 我在网上看到有中文的规格书，网站上能不能给出下载链接
陈工 2021-11-12 10:33:29
1. EN不拉高是不是相当于导线？
2. 过压或过流后芯片有什么动作，有没有通知系统的引脚或其他方式
3. 我在网上看到有中文的规格书，网站上能不能给出下载链接
杨工 2021-11-13 17:59:36
通知系统的引脚，PW1555没有， PW2601,PW2602有，低电平
钱 2021-10-23 13:24:59
PW1555最大输出电压只有14V吗？
我想用在-15V +25V +28V的电路上，做输出过流保护，这个芯片可以用吗？有没有更合适的推荐
杨工 2021-10-25 00:40:58
不合适，最高输出大概在13V左右，
杰 2021-03-08 15:39:29
（1）计划使用pw1555为树莓派zero供电，是否选择RADJ为7.3K欧，VOVP接100k后接5v输入，可满足需求电压5v(左右5%)，电流1.5A，（1）另外，EN可否实现EN控制后端供电，其高电平典型值是否为5V?，（3）无论VOVP如何连接都需要0.1uf解耦么？另一端该如何连接呢？（4）请问有注意事项么？十分感谢！
杨工 2021-03-08 23:00:28
可以用7.3K，计算公式：11/电阻=电流，EN可以控制关断，高电平为2V以上电压，VOVP是过压电压档设置，5V为VOVP接高，接VIN即可。
