5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护-151号

2023-05-08 15:05:00

杨工

原创

1353

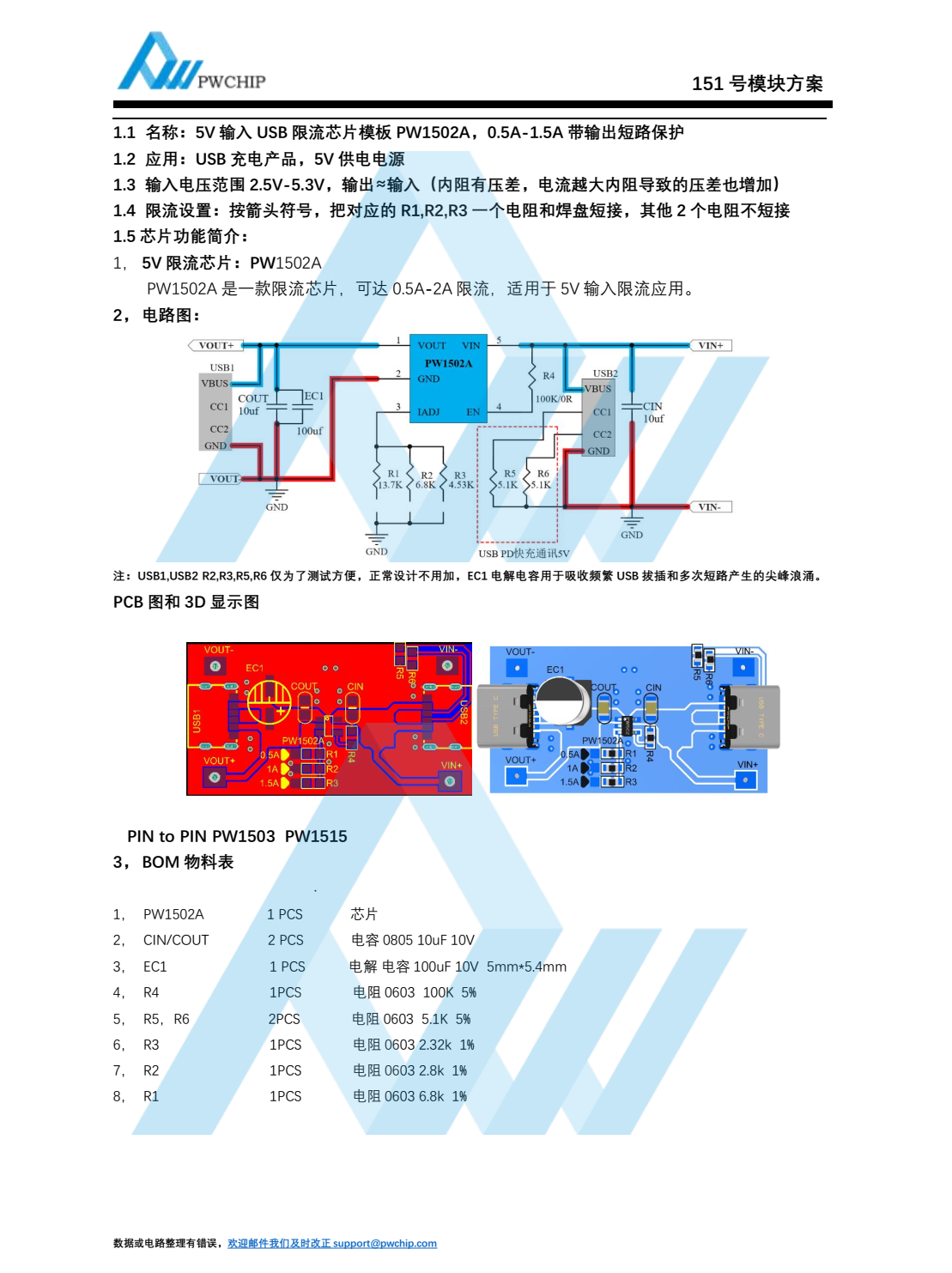

摘要：1.1 名称： 5V 输入 USB 限流芯片模板 PW1502A， 0.5A-1.5A 带输出短路保护1.2 应用： USB 充电产品， 5V 供电电源1.3 输入电压范围 2.5V-5.3V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）1.4 限流设置：按箭头符号，把对应的 R1,R2,R3 一个电阻和焊盘短接，其他 2 个电阻不短接

151号-密码是PWCHIP，WWW.PWCHIP.COM.zip 14 下载
