USB 充电器 5V-12V2A 给两节 7.2V 磷酸铁锂电池充电方案 PW4000 芯片-117号

2023-05-08 13:11:00

杨工

原创

1252

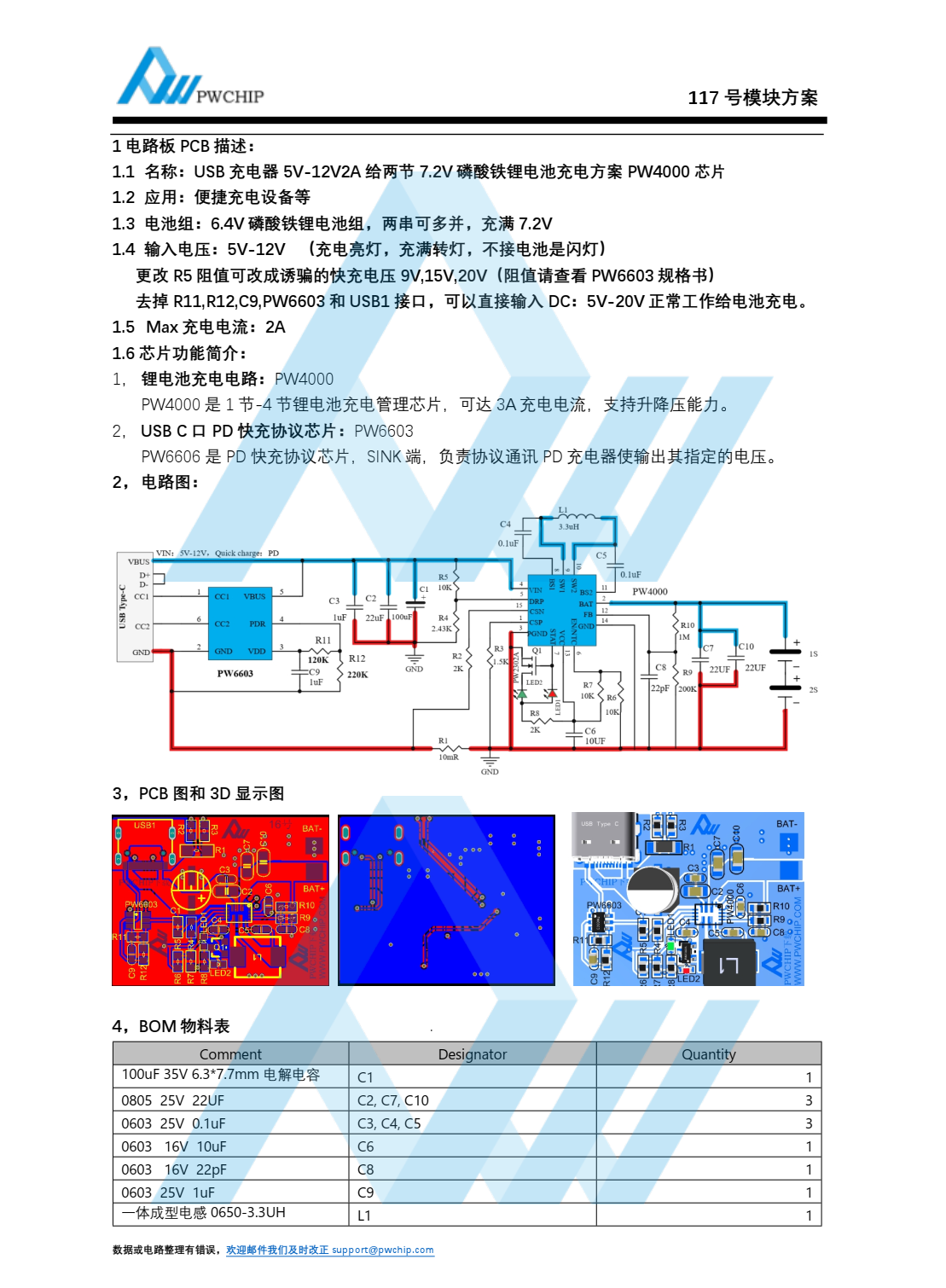

摘要：1 电路板 PCB 描述：1.1 名称： USB 充电器 5V-12V2A 给两节 7.2V 磷酸铁锂电池充电方案 PW4000 芯片1.2 应用：便捷充电设备等1.3 电池组： 6.4V 磷酸铁锂电池组，两串可多并，充满 7.2V1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。1.5 Max 充电电流： 2A

117号密码是PWCHIP ，WWW.PWCHIP.COM.zip 8 下载
