5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板-5号

2023-05-06 10:22:00

杨工

原创

954

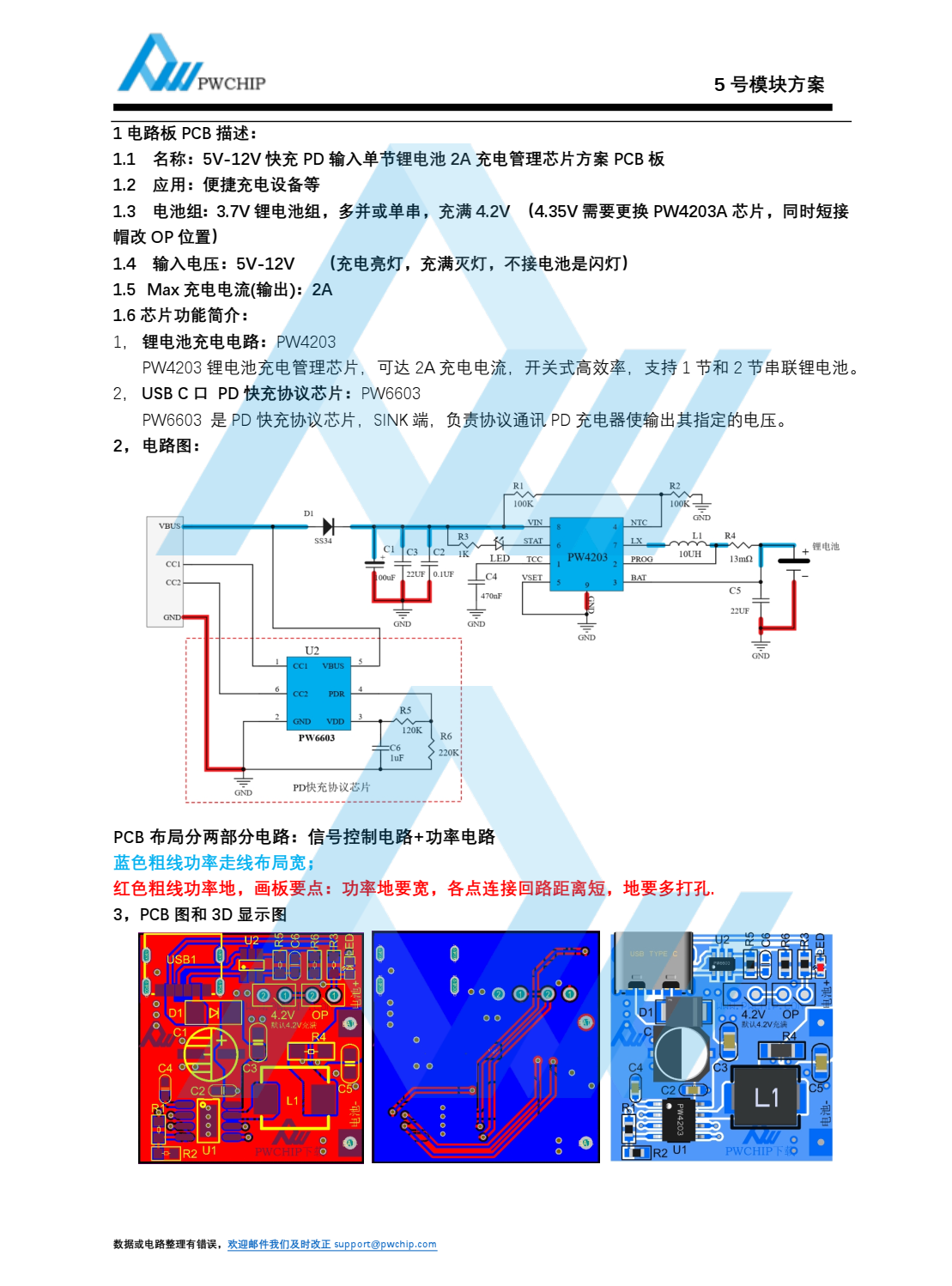

摘要：1 电路板 PCB 描述：1.1 名称： 5V-12V 快充 PD 输入单节锂电池 2A 充电管理芯片方案 PCB 板1.2 应用：便捷充电设备等1.3 电池组： 3.7V 锂电池组，多并或单串，充满 4.2V （4.35V 需要更换 PW4203A 芯片，同时短接帽改 OP 位置）1.4 输入电压： 5V-12V （充电亮灯，充满灭灯，不接电池是闪灯）1.5 Max 充电电流(输出)： 2A

5号密码是PWCHIP ，WWW.PWCHIP.COM.zip 12 下载
